Instalación y usoLos accesorios de latón del paso están hechos de cobre, válvulas de retención integradas, un diseño de sello único y la selección de materiales de caucho en las válvulas de retención, de modo que el producto se adapta a condiciones de trabajo más severas y condiciones más estrictas. Cinco estructuras diseñadas específicamente para el sistema transformador de presión constante también estarán muy integradas con sensores de presión, tanques de presión y manómetros para hacer la instalación más conveniente y el sistema más limpio. El cumplimiento total de altos estándares y requisitos de seguridad ambiental en países como Ell y EE. UU. elimina los temores de los usuarios sobre la seguridad y la salud y tiene un potencial único en los sistemas de soporte vital.

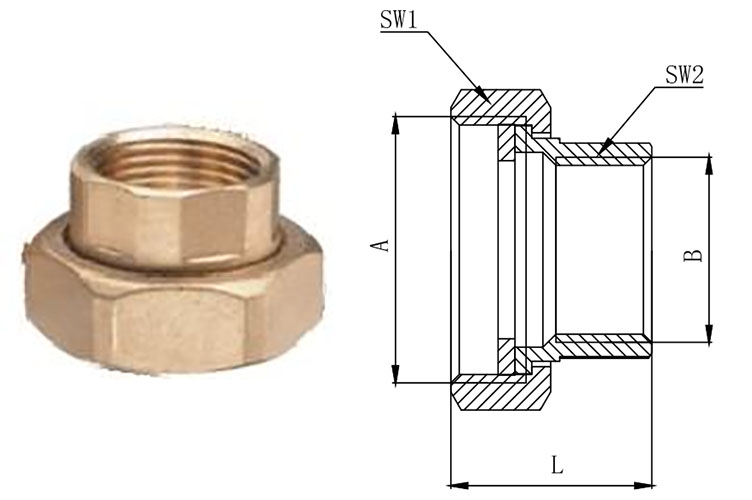

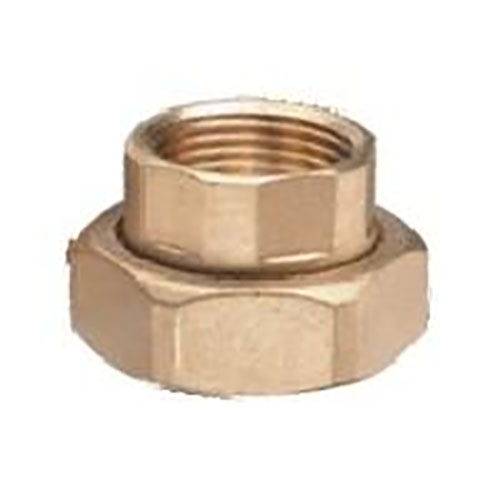

| Unión directa (FF) | ||||||
| Modelo | A | B | Sw1 | Sw2 | L | Masa (gramo) |
| F-C3011 | F 1-½" | F¾" | 52 | 31 | 32 | 155 |
| F 1-½" | F 1" | 52 | 37 | 36 | 165 | |
| F 2" | F 1-¼" | 63 | 46 | 30 | 241 | |

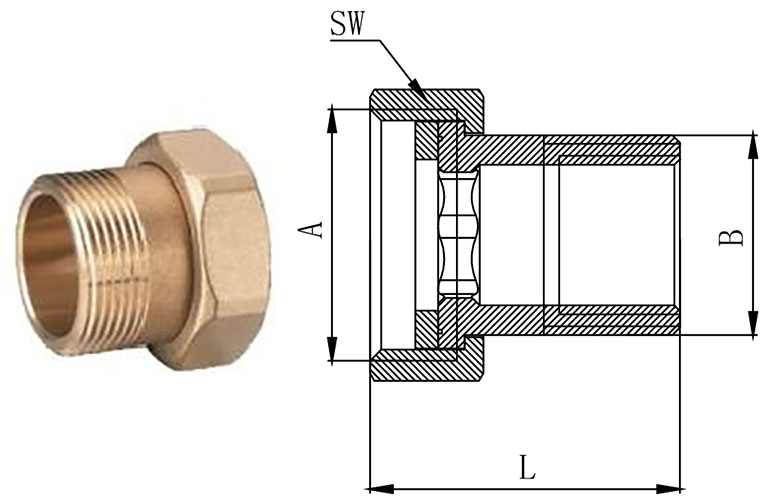

| Unión Directa (MF) | |||||
| Modelo | A | B | Sw1 | L | Masa (gramo) |
| F-C3012 | F 1" | M½" | 36.5 | 34 | 85 |
| F 1" | M¾" | 36.5 | 41 | 105 | |
| F 1-½" | M1" | 52 | 34 | 175 | |

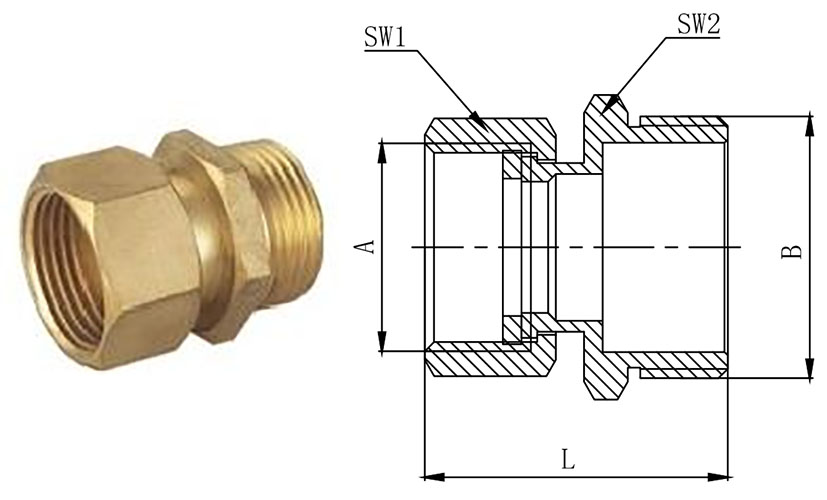

| Direct union (mm) | ||||||
| Modelo | A | B | Sw1 | Sw2 | L | Masa (gramo) |
| F-C3013 | M1" | M1" | 36 | 37 | 48.5 | 150 |
| M1" | M 1-¼" | 36 | 42 | 48.5 | 180 | |

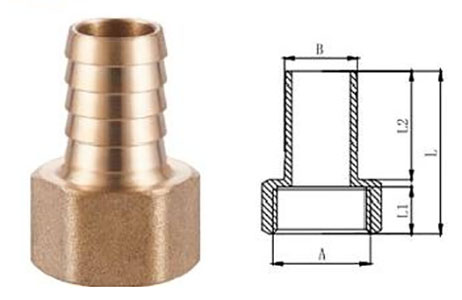

| Manguera de niple (f) | ||||||
| Modelo | A | B | C | L2 | L | Masa (gramo) |
| F-C3014 | F ½" | 8 | 12.5 | 23 | 38 | 35 |
| F ½" | 9 | 12.5 | 23 | 38 | 36 | |
| F ½" | 10 | 12.5 | 23 | 38 | 37 | |
| F ½" | 12 | 12.5 | 23 | 38 | 38 | |
| F ½" | 14 | 12.5 | 23 | 38 | 39 | |
| F ½" | 16 | 12.5 | 23 | 38 | 42 | |
| F ½" | 18 | 12.5 | 23 | 38 | 44 | |
| F ½" | 20 | 12.5 | 23 | 38 | 48 | |
| F¾" | 14 | 14 | 23 | 39.5 | 57 | |
| F¾" | 16 | 14 | 23 | 39.5 | 58 | |
| F¾" | 18 | 14 | 23 | 39.5 | 59 | |
| F¾" | 20 | 14 | 23 | 39.5 | 71 | |
| F¾" | 25 | 14 | 23 | 39.5 | 78 | |
| F1 " | 20 | 15 | 23 | 41 | 94 | |
| F1 " | 25 | 15 | 23 | 41 | 94 | |
| F1 ¼” | 32 | 16 | 33 | 52 | 159 | |
| F1-½” | 40 | 15.5 | 44.5 | 63 | 213 | |
| F2" | 50 | 20 | 55.5 | 75.5 | 372 | |

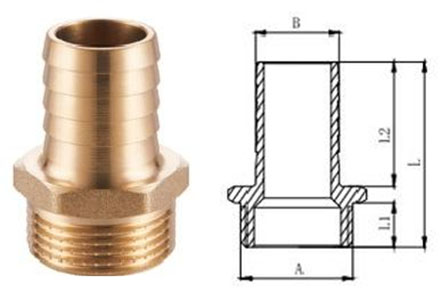

| Manguera de boquilla (m) | ||||||
| Modelo | A | B | L1 | L2 | L | Masa (gramo) |
| F-C3015 | M¼" | 10 | 10 | 23 | 38 | 20 |
| M¼" | 12 | 10 | 23 | 38 | 22 | |
| M¼" | 14 | 10 | 23 | 38 | 23 | |
| M½" | 8 | 11 | 23 | 40 | 28 | |
| M½" | 9 | 11 | 23 | 40 | 32 | |
| M½" | 10 | 11 | 23 | 40 | 32 | |
| M½" | 12 | 11 | 23 | 40 | 32 | |
| M½" | 14 | 11 | 23 | 40 | 34 | |
| M½" | 16 | 11 | 23 | 40 | 37 | |
| M½" | 18 | 11 | 23 | 40 | 40 | |
| M½" | 20 | 11 | 23 | 40 | 43 | |
| M¾" | 14 | 11 | 23 | 40 | 48 | |
| M¾" | 16 | 11 | 23 | 40 | 49 | |
| M¾" | 18 | 11 | 23 | 40 | 54 | |
| M¾" | 20 | 11 | 23 | 40 | 55 | |
| M¾" | 25 | 11 | 23 | 40 | 61 | |
| M1" | 20 | 15 | 23 | 45 | 89 | |
| M1" | 25 | 15 | 23 | 45 | 90 | |
| M1" | 32 | 15 | 23 | 45 | 112 | |
| M 1-¼" | 25 | 15 | 23 | 45 | 130 | |
| M1-½" | 40 | 19 | 44.5 | 69.5 | 255 | |
| M2" | 50 | 21 | 55.5 | 82.5 | 396 | |

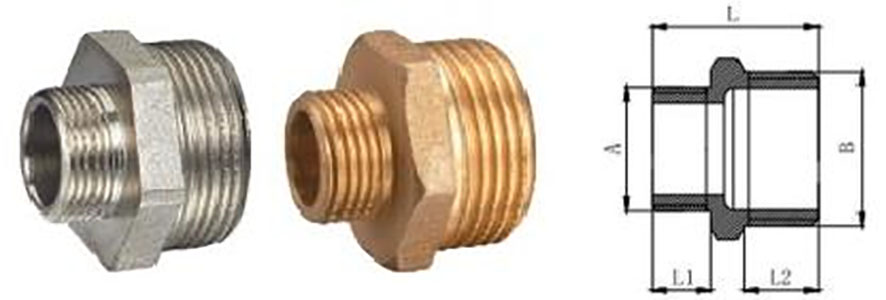

| Tapón de brida |
|||||
| Modelo | A | B | L1 | L2 | L |
| F-C3016 | M¼" | M⅜" | 7.5 | 9 | 21 |
| M¼" | M½" | 7.5 | 11 | 23 | |
| M⅜" | M½" | 9 | 11 | 24.5 | |
| M⅜" | M¾" | 9 | 12.5 | 26.5 | |
| M½" | M¾" | 11.5 | 12.5 | 29 | |
| M½" | M1" | 11.5 | 14 | 30 | |
| M¾" | M1" | 12 | 14 | 31 | |
| M½" | M 1-¼" | 11.5 | 16 | 33 | |
| M¾" | M 1-¼" | 13 | 16 | 34.5 | |
| M1" | M 1-¼" | 13.5 | 16 | 35 | |
| M½" | M1-½" | 11.5 | 16.5 | 33.5 | |
| M¾" | M1-½" | 13 | 16.5 | 35 | |
| M1" | M1-½" | 13 | 16.5 | 35 | |
| M 1-¼" | M1-½" | 16 | 16.5 | 38 | |
| M¾" | M2" | 13 | 20 | 39 | |
| M1" | M2" | 14 | 20 | 40 | |
| M 1-¼" | M2" | 16 | 20 | 42 | |
| M1-½" | M2" | 16.5 | 20 | 42.5 | |
| M2" | M2-½" | 20 | 25 | 54 | |
| M2" | M3" | 20 | 27 | 57 | |
| M2-½" | M3" | 27 | 25 | 62 | |
| Tapón de brida |
||||
| Modelo | Tamaño | A | B | L |
| F-C3017 | ⅛" | M⅛" | 7 | 14 |
| ¼" | M¼" | 7 | 14 | |
| ⅜" | M⅜" | 7 | 14 | |
| ½" | M½" | 9 | 17 | |
| ¾" | M¾" | 11 | 19.5 | |
| 1" | M1" | 11.5 | 21.5 | |
| 1-¼" | M1-¼" | 12.5 | 25.5 | |
| 1-½" | M1-½" | 13 | 28.5 | |
| 2" | M2" | 17 | 34.5 | |
| 2-¼" | M2-¼ | 18.5 | 36 | |
| 2-½" | M2-½" | 20 | 39.5 | |
| 3" | M3" | 24 | 46.5 | |
| 4" | M4" | 28 | 55.5 | |

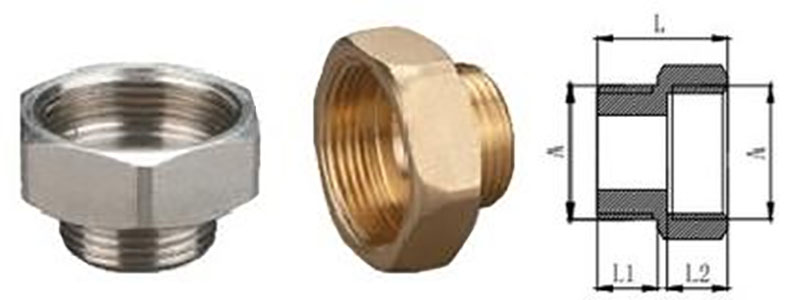

| Recta igual (mf) | |||||
| Modelo | A | B | L1 | L2 | L |
| F-C3018 | ¼" | M¼" | 8 | 9 | 18.5 |
| ⅜" | M⅜" | 8.5 | 9 | 18 | |
| ½" | M½" | 10.5 | 11 | 22.5 | |
| ¾" | M¾" | 12 | 12.5 | 26.5 | |
| 1" | M1" | 13 | 15 | 30.5 | |
| 1-¼" | M1-¼" | 15 | 16 | 33 | |
| 1-½" | M1-½" | 15.5 | 17 | 35 | |
| 2" | M2" | 19.5 | 20 | 42.5 | |

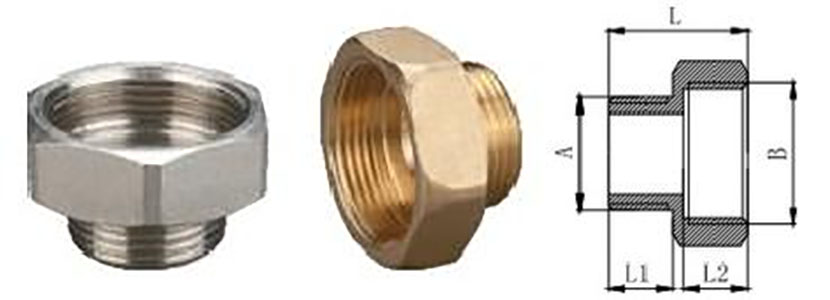

| Recta reductora (MF) | |||||
| Modelo | A | B | L1 | L2 | L |
| F-C3019 | M¼" | M⅜" | 8 | 10 | 20 |
| M¼" | M½" | 8 | 11 | 21 | |
| M⅜" | M¼" | 8.5 | 9 | 19 | |
| M⅜" | M½" | 8.5 | 11 | 21.5 | |
| M½" | M⅜" | 11 | 8.5 | 21.5 | |
| M½" | M¾" | 11 | 12 | 25 | |
| M½" | M1" | 11 | 15 | 28 | |
| M½" | M1-¼" | 11 | 16 | 30 | |
| M¾" | M½" | 12 | 11 | 24 | |
| M¾" | M1" | 12 | 14.5 | 29 | |
| M¾" | M1-¼" | 12 | 16 | 31 | |
| M1" | M¾" | 13 | 12 | 27 | |
| M1" | M1-¼" | 13 | 16 | 32 | |
| M1" | M1-½" | 13 | 17 | 34 | |
| M1" | M2" | 13 | 19.5 | 38 | |
| M 1-¼" | M1-½" | 16 | 17 | 36 | |
| M 1-¼" | M2" | 16 | 19.5 | 40 | |
| M1-½" | M2" | 17 | 19.5 | 40.5 | |
| M2" | M1-½" | 19 | 17 | 34 | |
| M2" | M2-½" | 19 | 25.5 | 19 | |

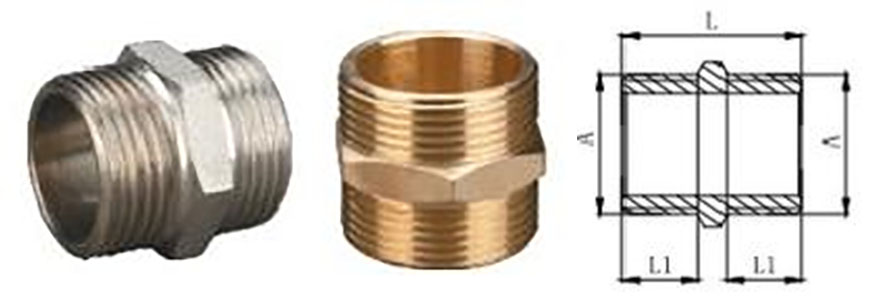

| Un pezón igual | ||||
| Modelo | Tamaño | A | L | L |
| F-C3020 | ⅛" | M⅛" | 8 | 19.5 |
| ¼" | M¼" | 8.5 | 21 | |
| ⅜" | M⅜" | 9 | 22.5 | |
| ½" | M½" | 10.5 | 25.5 | |
| ¾" | M¾" | 12 | 29 | |
| 1" | M1" | 13 | 31.5 | |
| 1-¼" | M1-¼" | 15 | 35.5 | |
| 1-½" | M1-½" | 16.5 | 39 | |
| 2" | M2" | 19 | 45 | |
| 2-½" | M2-½" | 25 | 58 | |
| 3" | M3 | 27 | 63 | |
| 4" | M4 " | 35 | 81 | |
