Controlador y protector de bomba inteligente

La guía definitiva para el control y la protección inteligentes de bombas

La confiabilidad y eficiencia de los sistemas de bombeo son fundamentales en innumerables aplicaciones industriales, comerciales y municipales. El funcionamiento incontrolado, el funcionamiento en seco, la falla de fase y las condiciones de sobrecarga son las principales causas de falla de la bomba, lo que genera costosos tiempos de inactividad, desperdicio de energía y costosas reparaciones o reemplazos. Para abordar estos desafíos, la tecnología avanzada de control de bombas se ha vuelto esencial. Un controlador y protector de bomba inteligente ya no es un lujo sino una necesidad para las operaciones modernas que buscan optimizar el rendimiento y salvaguardar activos valiosos.Maquinaria ZEN, un fabricante líder de bombas en China en soluciones de control industrial, ofrece lo último en tecnología.IControladores y protectores de bombas inteligentesDiseñado para máxima confiabilidad e inteligencia.

¿Qué es un controlador y protector de bomba inteligente?

Un controlador y protector de bomba inteligente es un dispositivo electrónico avanzado que automatiza el funcionamiento de bombas eléctricas mientras monitorea continuamente los parámetros eléctricos y del sistema críticos. Actúa como cerebro y guardián de la bomba. A diferencia de los controles electromecánicos tradicionales, utiliza lógica basada en microprocesador para proporcionar control preciso, protección integral y valiosos conocimientos operativos. La función principal de esta unidad inteligente es prevenir fallas catastróficas detectando condiciones anormales y tomando medidas correctivas, como apagar la bomba, antes de que ocurran daños.

Los controladores de ZEN Machinery están diseñados para integrarse perfectamente en nuevas instalaciones o actualizar sistemas existentes, ofreciendo una mejora significativa en protección y funcionalidad.

¿Cómo funciona? Funciones principales de protección y control

El microprocesador en el corazón de una maquinaria ZENControlador de bomba inteligenteanaliza constantemente los datos de los sensores conectados y la fuente de alimentación. Estas son las funciones principales que realiza:

• Protección contra funcionamiento en seco:Monitorea la corriente del motor, la temperatura o la entrada de un sensor externo para detectar una falta de líquido. Evita que la bomba funcione sin medio, lo que puede provocar sobrecalentamiento y fallas en el sello.
• Protección contra sobrecarga y subcarga:Mide continuamente la corriente del motor. Una corriente anormalmente alta (sobrecarga) indica bloqueo o atasco mecánico, mientras que una corriente anormalmente baja (subcarga) puede indicar un acoplamiento o impulsor roto. El controlador se dispara para evitar que el motor se queme.
• Monitoreo de fase (modelos trifásicos):Detecta pérdida de fase, inversión de fase y desequilibrio de voltaje. Hacer funcionar un motor trifásico en una sola fase puede destruirlo en cuestión de minutos.
• Control automático de inicio/parada:Se puede configurar para arrancar y detener la bomba en función de señales de presostatos, interruptores de flotador, sensores de nivel o medidores de flujo, lo que permite un funcionamiento totalmente automatizado del sistema.
• Funcionalidad de arranque suave:Aumenta gradualmente el voltaje al motor, reduciendo la corriente de entrada. Esto minimiza la tensión mecánica en la bomba y las tuberías, prolonga la vida útil del equipo y evita disparos molestos de los disyuntores.
• Gestión del temporizador y del ciclo de trabajo:Ofrece características como alternancia automática entre múltiples bombas (avance/retraso), temporizadores de retardo de inicio y períodos de descanso para garantizar un desgaste uniforme y evitar el sobrecalentamiento.
• Diagnóstico de fallas y alarmas:Proporciona salidas visuales claras (LED, pantalla) y, a veces, de relé para indicar la condición de falla específica (por ejemplo, "Funcionamiento en seco", "Sobrecarga", "Pérdida de fase"), lo que acelera la resolución de problemas.

Controlador de bomba inteligente ZEN Machinery: Especificaciones técnicas

Las siguientes tablas detallan los parámetros y capacidades estándar de una serie típica de protectores y controladores de bombas inteligentes de ZEN Machinery. Las especificaciones pueden variar según el modelo.

Aplicaciones de controladores de bombas inteligentes

• Agua y aguas residuales:Bombas de pozo/sumergibles, bombas de transferencia, grupos de presión, bombas de aguas residuales, sistemas de riego.
• HVAC y servicios de construcción:Bombas para torres de enfriamiento, circulación de agua enfriada, bombas de alimentación de calderas, sistemas de aumento de presión.
• Procesos Industriales:Dosificación de químicos, circulación de refrigerante, sistemas de filtración, transferencia de agua de proceso.
• Agricultura:Riego de ganado, riego de cultivos, bombas de drenaje.
• Municipal:Distribución de agua, control de inundaciones, control de fuentes y fuentes de agua.

Preguntas frecuentes (FAQ)

P: ¿Por qué necesito un controlador de bomba inteligente en lugar de solo un interruptor de presión estándar o un relé de sobrecarga térmica?
R: Un interruptor de presión solo controla el arranque/parada según la presión. Un relé de sobrecarga térmica proporciona protección básica contra sobrecorriente, pero es lento y no ofrece protección contra funcionamiento en seco, subcarga o fallas de fase. Un controlador de bomba inteligente combina todas estas funciones en una sola unidad, proporciona una protección electrónica más rápida y precisa, agrega funciones de automatización como temporizadores y brinda retroalimentación de diagnóstico. Ofrece una solución completa e integrada tanto para control como para protección.

P: ¿Cómo configuro la configuración de corriente correcta (FLA) en mi controlador ZEN Machinery?
R: El método más preciso es encontrar el amperaje de carga completa (FLA) en la placa de identificación del motor de la bomba. Ingrese este valor en el controlador durante la configuración. El controlador utiliza esto como su línea base del 100% para calcular los puntos de disparo de sobrecarga y subcarga. Nunca adivines este valor; una configuración incorrecta puede provocar una protección inadecuada o disparos molestos.

P: ¿Puede el controlador proteger contra el funcionamiento en seco y la sobrecarga en la misma bomba?
R: Absolutamente. Ésta es una fortaleza fundamental. El controlador monitorea la corriente simultáneamente para ambas condiciones. Una condición de funcionamiento en seco generalmente se manifiesta como una corriente del motor.abajoel punto de ajuste de baja carga (ya que no hay carga del fluido), mientras que un atasco o bloqueo mecánico causa una corrientearribael punto de ajuste de sobrecarga. La unidad de maquinaria ZEN se disparará e indicará la falla específica para cualquiera de los escenarios.

P: ¿Es complicada la instalación? ¿Necesito herramientas especiales o capacitación?
R: La instalación es sencilla para un electricista calificado. El controlador está cableado en serie con la bobina del contactor de alimentación del motor de la bomba (para motores más pequeños, puede conmutar la alimentación directamente). Los pasos clave implican conectar la fuente de alimentación, las salidas de control al contactor y pasar los cables de alimentación del motor a través de los transformadores de corriente internos (CT). La configuración mediante el teclado se realiza mediante menús. Se requieren conocimientos eléctricos básicos y el manual del producto.

P: Mi sistema de bomba utiliza varias bombas. ¿Puede un controlador gestionarlos?

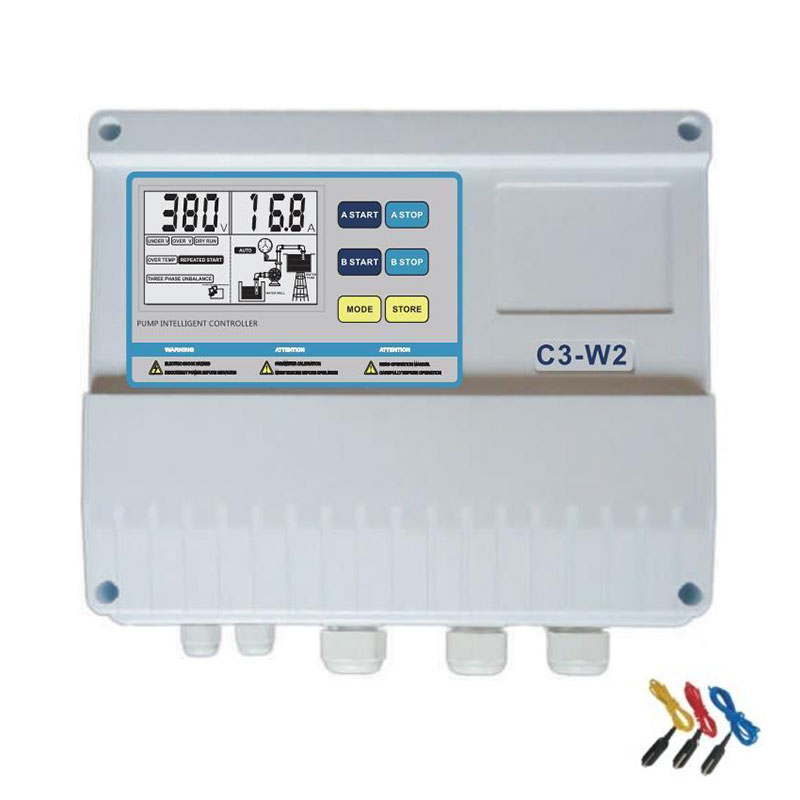

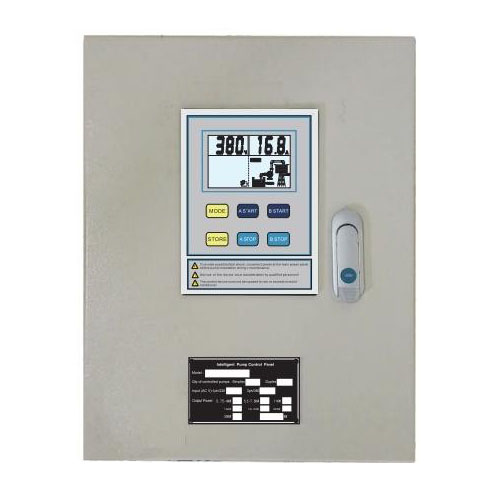

R: Los controladores estándar de un solo motor están dedicados a una bomba. Sin embargo, ZEN Machinery ofrece modelos de controladores de bombas múltiples especializados diseñados específicamente para sistemas de rotación de servicio o de avance/retraso. Estas unidades avanzadas pueden secuenciar hasta 4 bombas, gestionar la alternancia para un desgaste uniforme y proporcionar protección individual para cada motor. Para aplicaciones de bombas múltiples, especificar el controlador del sistema correcto es crucial.

P: ¿Qué sucede después de un disparo por falla? ¿La bomba se reinicia automáticamente?
R: Esto es configurable. Después de un disparo por falla (como funcionamiento en seco o sobrecarga), el controlador se bloqueará y requerirá un reinicio manual (a menudo mediante un botón o ciclo de alimentación) para garantizar que se investigue la causa de la falla. Sin embargo, para funciones como un retraso de inicio o un temporizador de descanso, el reinicio es completamente automático una vez que se completa el ciclo del temporizador. El reinicio manual en caso de fallas genuinas es una característica de seguridad crítica.

P: ¿Cómo maneja el controlador ZEN Machinery las fluctuaciones de voltaje?
R: Los controladores están diseñados para funcionar dentro de un amplio rango de voltaje de entrada (por ejemplo, 100-240 VCA). Supervisan continuamente la tensión de alimentación. Se pueden detectar condiciones significativas de subtensión o sobretensión que pueden desencadenar un disparo de protección, ya que pueden dañar el motor de la bomba. Los umbrales precisos dependen del modelo y la configuración.
