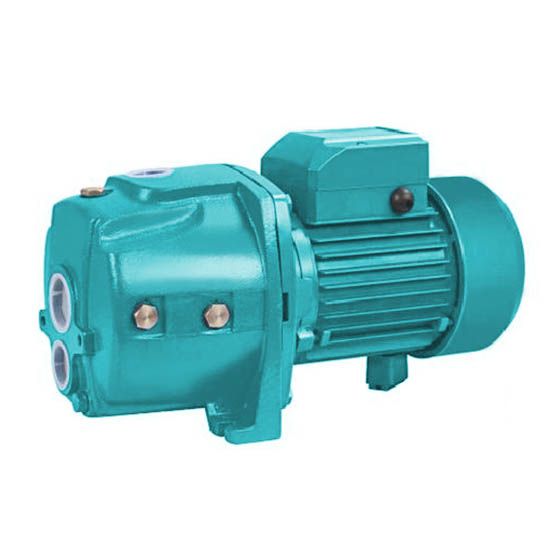

La bomba de chorro para pozos profundos JDW se compromete a ofrecer soluciones personalizadas para cumplir con los requisitos específicos de la bomba de chorro para pozos profundos JDW.
Materiales• Carcasa de la bomba: hierro fundido
• Soporte de bomba: hierro fundido
• Carcasa del motor: aluminio
• Impulsor: latón
• Difusor: Noryl
• Eje del motor: acero al carbono, AlS1304 SS (si es necesario)
• Sello mecánico: SIC / grafito
• Motor de inducción bipolar (n = 2850 rpm)
• Clase de aislamiento B
• Protección IP44
• Servicio continuo Sl
• Protector térmico monofásico
• Monofásico 220 V / 50 Hz, 60 Hz (si es necesario)
• Trifásico 380V / 50Hz, 60Hz (si es necesario)
| Bomba de inyección profunda JDW | ||||||||||||||||
| Modelo | Potencia de entrada | SA | cantidad de litro por hora | |||||||||||||
| 0 | 120 | 240 | 360 | 480 | 600 | 720 | 840 | 960 | 1080 | 1200 | ||||||
| kilovatios | caballos de fuerza | |||||||||||||||
| Altura dinámica total (m) | ||||||||||||||||
| JDW1A-2 | 0.75 | 1.0 | 15 | 50 | 46 | 42 | 39 | 35 | 32 | 30 | 27 | 24 | 21 | 19 | ||
| JDW2A-2 | 1.1 | 1.5 | 15 | 85 | 78 | 74 | 70 | 66 | 61 | 57 | 53 | 48 | 44 | 40 | ||
| JDW1A-2 | 0.75 | 1.0 | 20 | 38 | 33 | 29 | 26 | 23 | 21 | 18 | 16 | 14 | ||||
| JDW2A-2 | 1.1 | 1.5 | 20 | 71 | 63 | 58 | 84 | 50 | 46 | 43 | 39 | 36 | 34 | |||
| JDW1A-2 | 0.75 | 1.0 | 25 | 32 | 28 | 25 | 23 | 20 | 21 | 17 | 14 | |||||
| JDW2A-2 | 1.1 | 1.5 | 25 | 64 | 59 | 55 | 51 | 47 | 46 | 43 | 39 | 36 | ||||
| JDW1A-2 | 0.75 | 1.0 | 30 | 27 | 22 | 18 | 15 | |||||||||
| JDW2A-2 | 1.1 | 1.5 | 30 | 56 | 50 | 46 | 42 | |||||||||
| JDW1A-2 | 0.75 | 1.0 | 35 | 21 | 15 | 38 | 34 | |||||||||
| JDW2A-2 | 1.1 | 1.5 | 35 | 51 | 45 | 41 | 37 | 33 | ||||||||
| JDW2A-2 | 1.1 | 1.5 | 41 | 36 | 33 | |||||||||||
| JDW2A-2 | 1.1 | 1.5 | 36 | 30 | ||||||||||||
| Bomba de inyección profunda JDW | |||
| Modelo | JDW 1A-2 | JDW 2A-2 | |
| Potencia (kW) | 0.75 | 1.1 | |
| Potencia (CV) | 1.0 | 1.5 | |
| entrar salir | 1¼"×1"×1" | 1¼"×1"×1" | |
| Flujo máximo (l/min) | 28 | 30 | |
| Cabeza máxima(m) | 80 | 100 | |
| Alcance máximo (m) | 25 | 35 | |
| Peso bruto (kg) | 19 | 32.2 | |
| Tamaño de relleno (mm) | 423×288×245 | 525×235×295 | |
| Cantidad (PCS/20'TEU) | 1010 | 760 | |

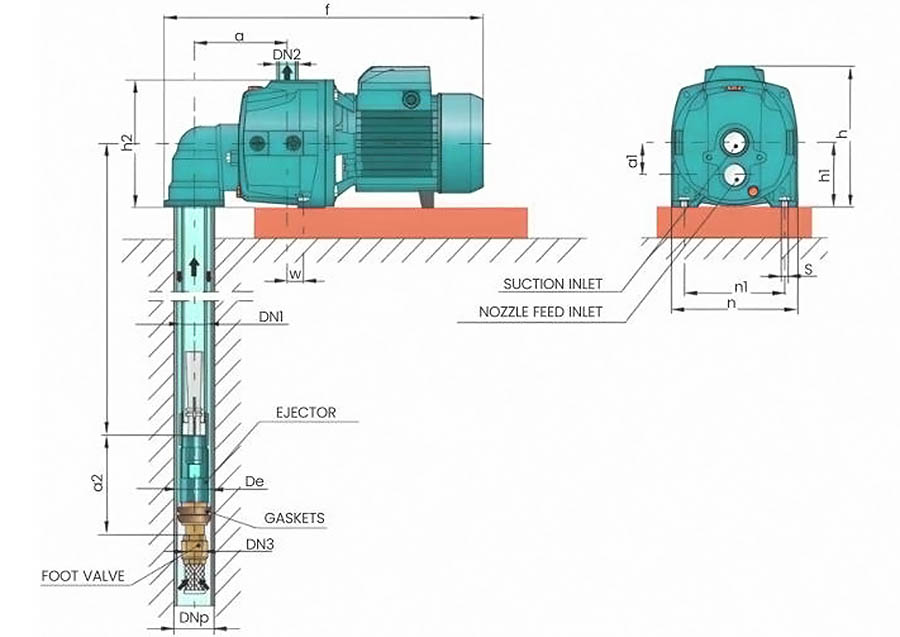

| DNP | 2” | 2" | |
| DN1 | 1¼” | 1¼” | |
| DN2 | 1" | 1" | |
| DN3 | 1" | 1" | |
| DE | 49 | 49 | |
| Meditación (mm) |
a | 75 | 75 |
| a1 | 46 | 46 | |
| a2 | 123 | 123 | |
| f | 374 | 374 | |
| h | 206 | 206 | |
| h1 | 97 | 97 | |
| i | 184 | 184 | |
| n | 190 | 190 | |
| n1 | 149 | 149 | |
| w | 24 | 24 | |
| s | 10 | 10 | |
