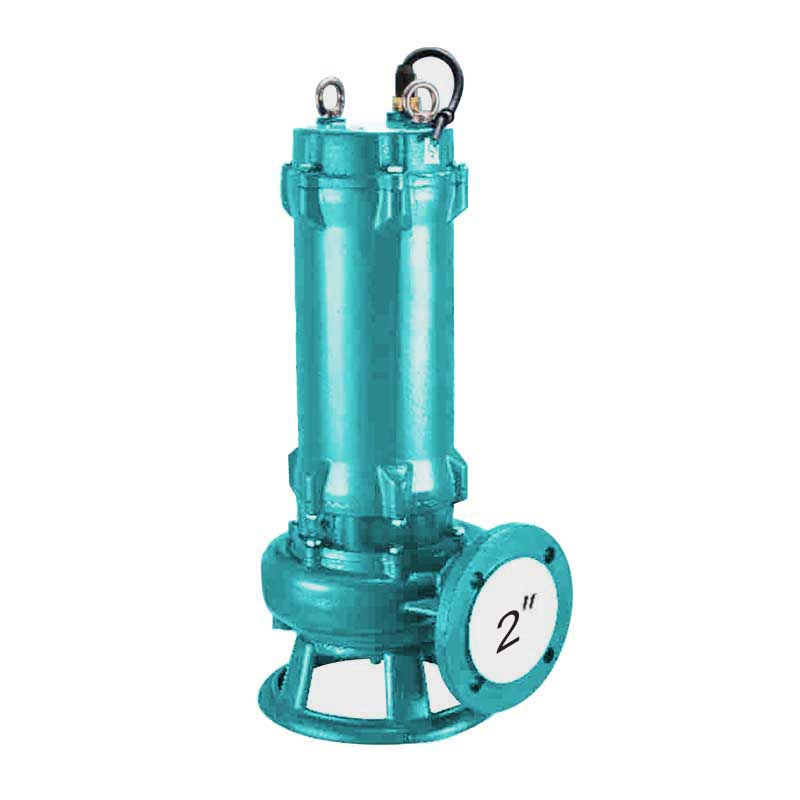

WQD - Bomba de aguas residuales de hierro fundido para rectificadora C 2P

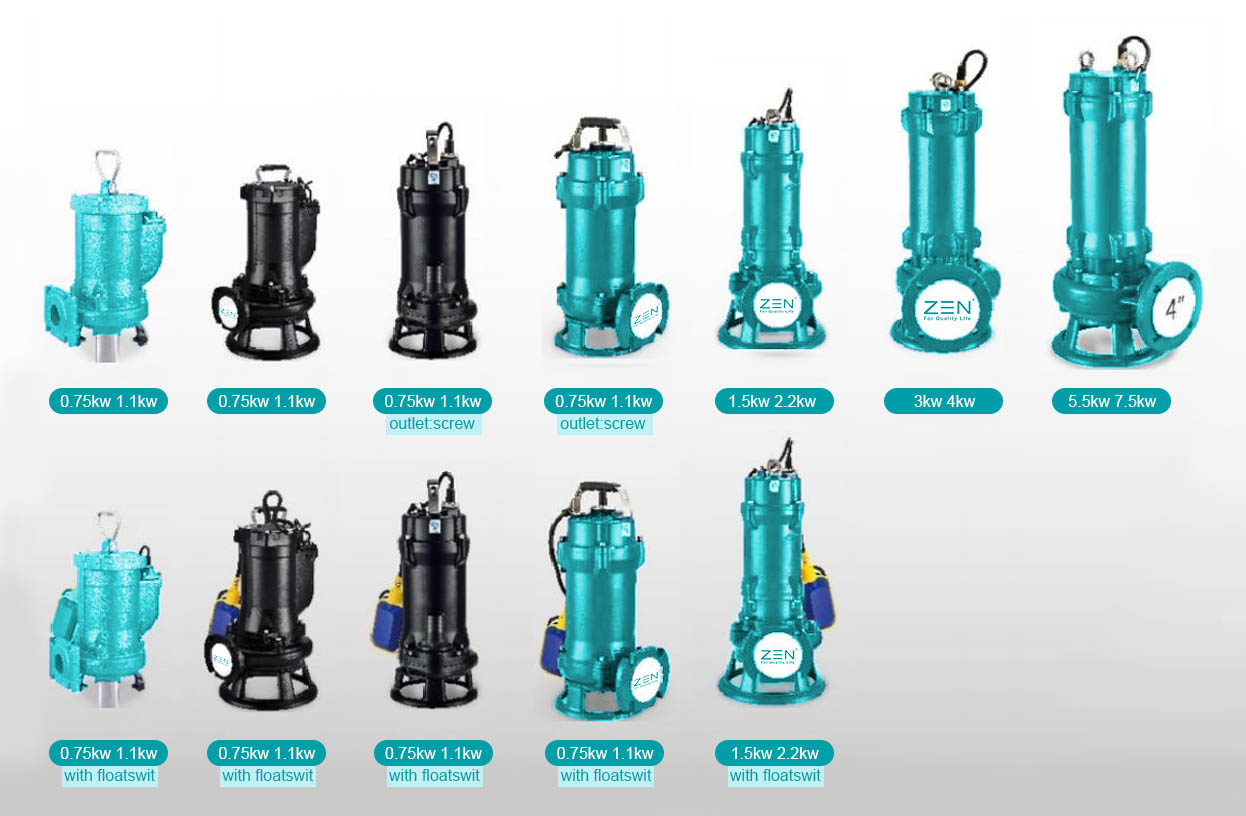

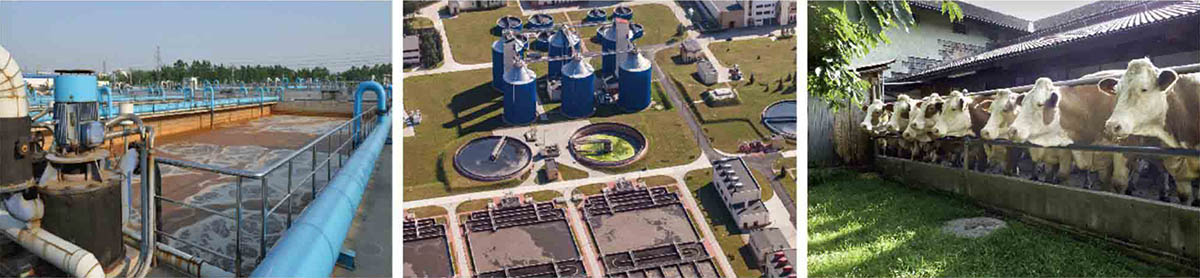

WQD - Las bombas de aguas residuales de hierro fundido con máquina rectificadora C 2P son bombas sumergibles básicas para aguas residuales con impulsores de vórtice. Existe una amplia gama de modelos disponibles, que pueden instalarse fácilmente junto con sistemas de acoplamiento de rieles o usarse de forma independiente con mangueras flexibles o conexiones de brida. Al poseer una excelente confiabilidad y durabilidad, la bomba debe estar completamente sumergida en agua durante su funcionamiento. Puede funcionar de forma continua durante períodos prolongados. Por lo tanto, contribuyen al funcionamiento estable de los equipos en estaciones de bombeo y plantas de tratamiento de aguas residuales, y también ayudan a reducir significativamente los costos de mantenimiento. Estas bombas se utilizan activamente en muchas plantas de tratamiento de aguas residuales, estaciones de bombeo, instalaciones de control de inundaciones y parques acuáticos. En resumen, la serie WQ refleja nuestros muchos años de experiencia y conocimientos y, por lo tanto, puede aplicarse en diversos campos y aplicaciones.

Enviar Consulta

Descripción del Producto

WQD - Bomba de aguas residuales de hierro fundido para rectificadora C 2P

Características del producto

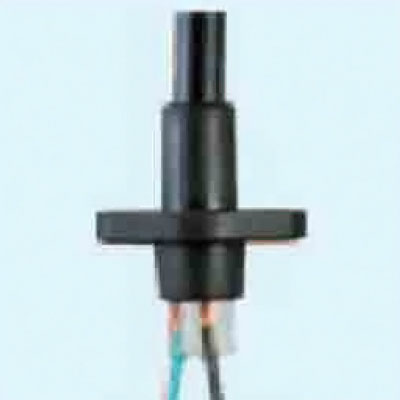

	Base de cable de resina epoxi El núcleo del cable de resina epoxi puede evitar que la humedad ingrese al motor a través del núcleo.

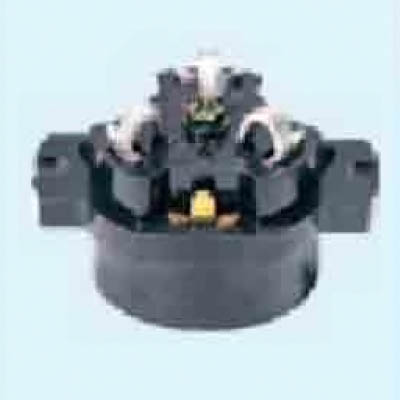

	Protección automática del motor de corte Apagado automático de protección térmica Si el motor está funcionando con una potencia anormal y excesiva, el disyuntor se activará y cortará automáticamente la energía.
	Hermoso hierro fundido de precisión. Utilizando 3 rodamientos pesados de 3kw.

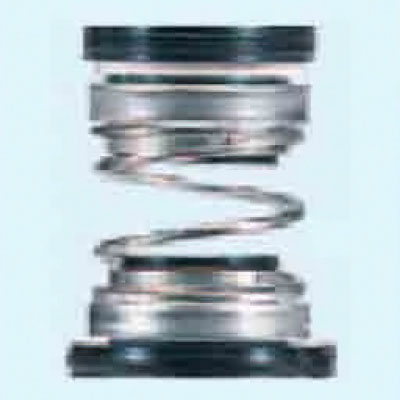

	Sello mecánico El sello mecánico doble consta de dos carburos de silicio para garantizar un efecto de sellado óptimo.

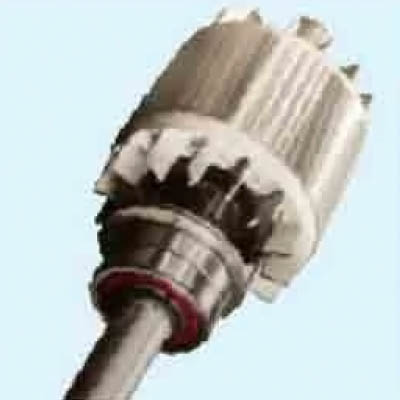

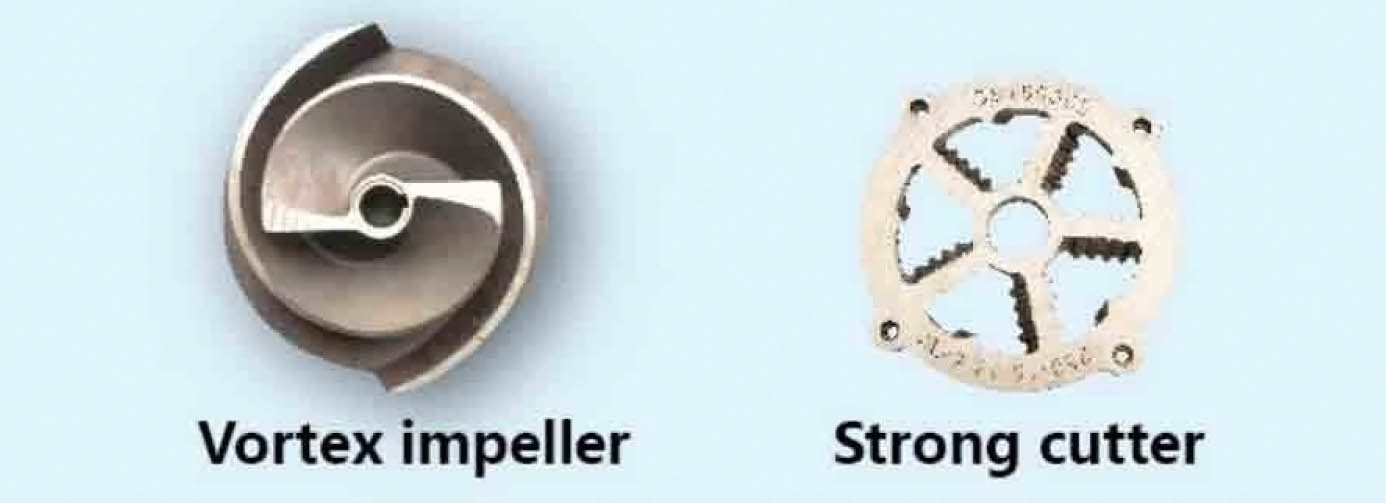

Impulsor de máquina cortadora con anillo cortante.

1. Impulsores estructurales no bloqueantes con derechos de diseño.

2 Materiales para el impulsor y el anillo de cuchilla: acero inoxidable 420 con alto contenido de cromo, dureza HRC 49 - 52, tiene buena resistencia al desgaste.

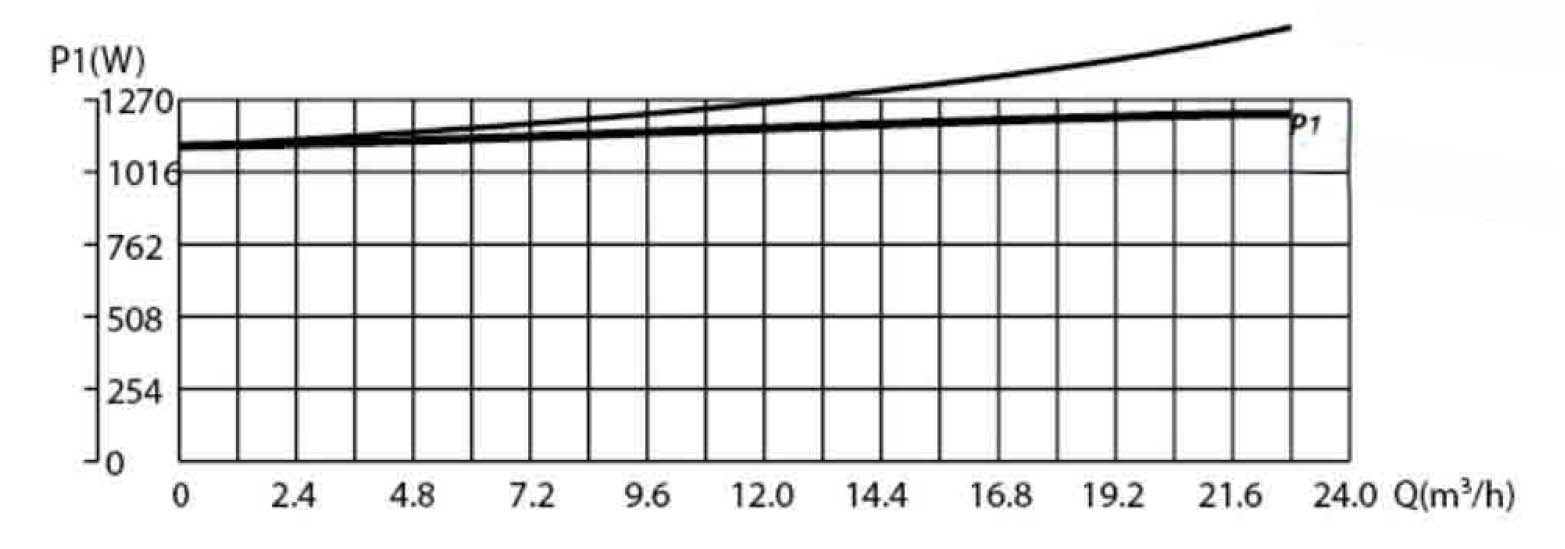

Curva de la bomba de corte serie WQ(D)-C

Las bombas de aguas residuales convencionales requieren alta potencia cuando utilizan puntos de flujo grandes. El motor se calienta y se quema.

La bomba Z三N WQ (D) - C puede aprovechar el caudal de cada punto. El poder es casi el mismo. La temperatura del motor es casi la misma.

Bomba dividida en serie WQ(D)-C

Especificación

	Proyectos	Descripción
Restricciones de uso	Temperatura del liquido	0~40℃(32~104°F)
Restricciones de uso	Solicitud	Aguas residuales de locales residenciales.
Tipo	Frecuencia	50Hz
	Motor	Aviación seca en forma de H 2P(2900Rpm)
	Aislamiento	Ben B (Categoría F en opción)
	Protección	IP68
	Defensor	Disyuntor de protección térmica monofásico (cero trifásico)
	Relación	Esfera
	M.Zel	Sellos dobles M.
	Rueda	Vórtice

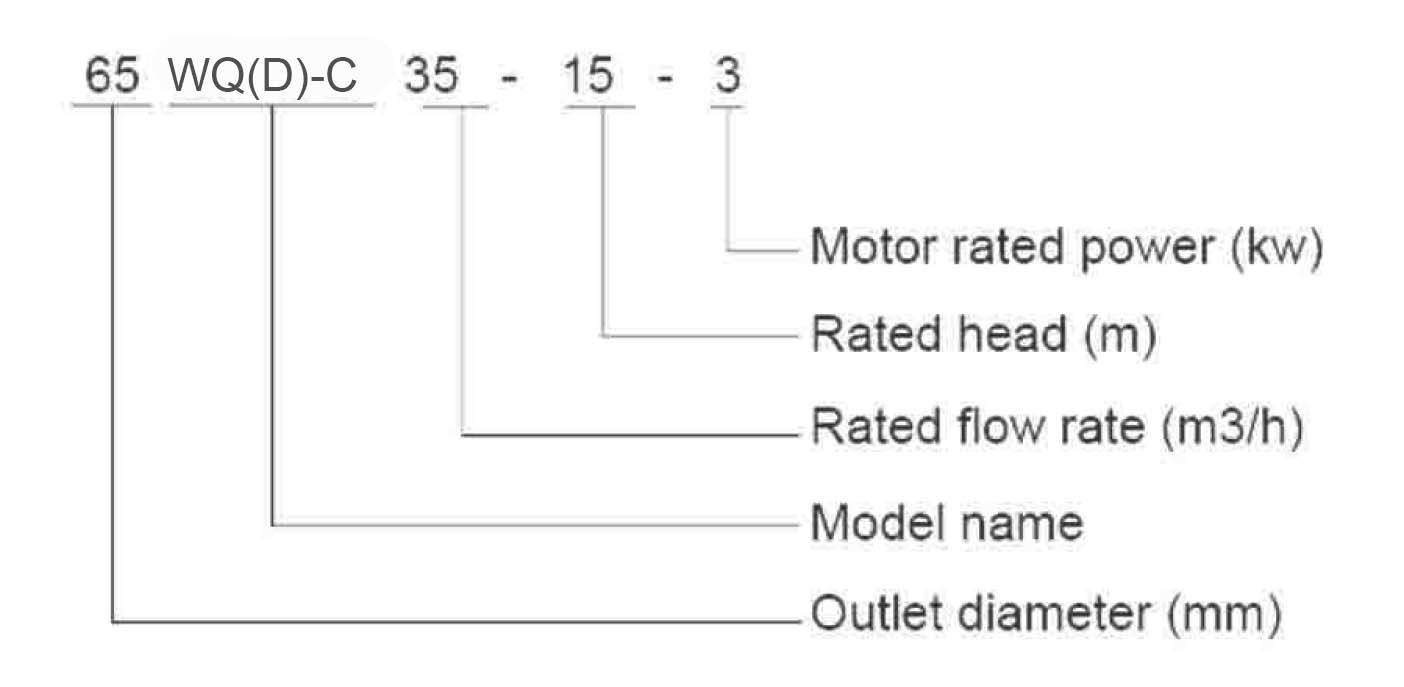

Modelo

Curva de rendimiento

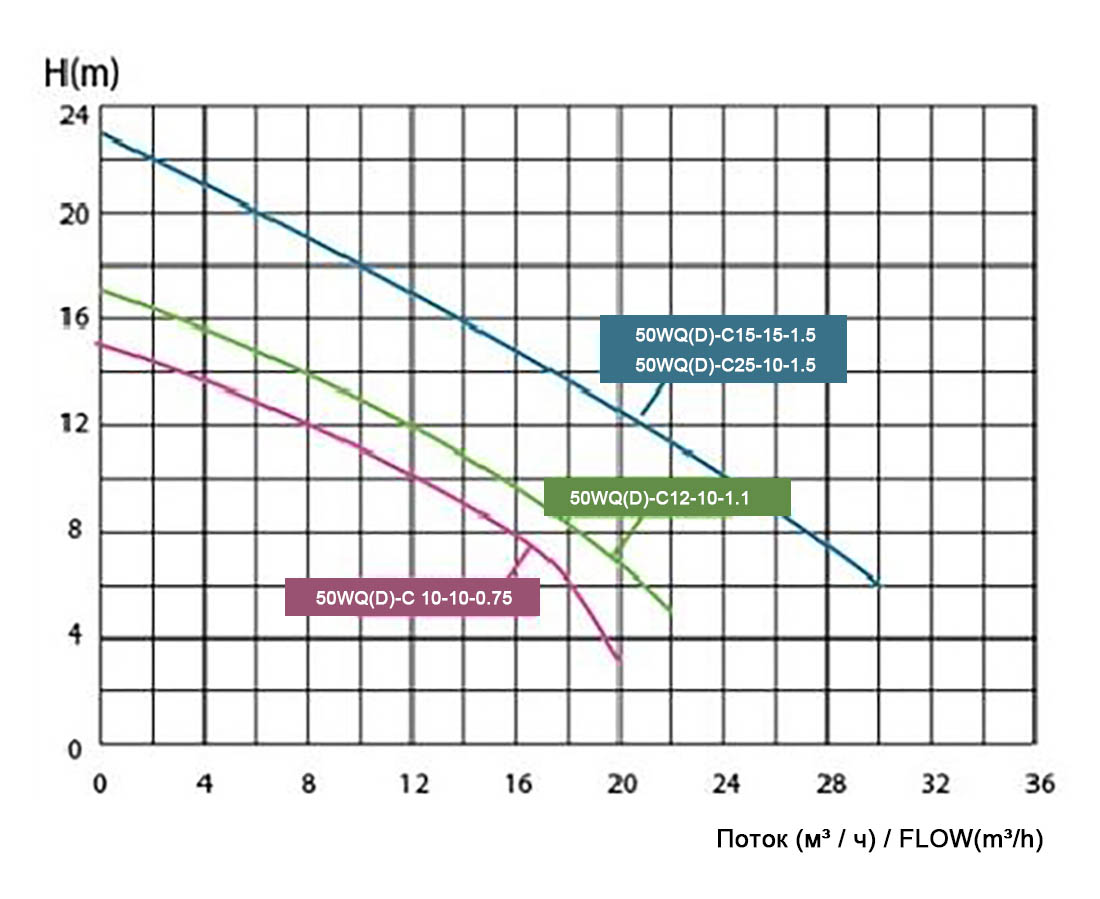

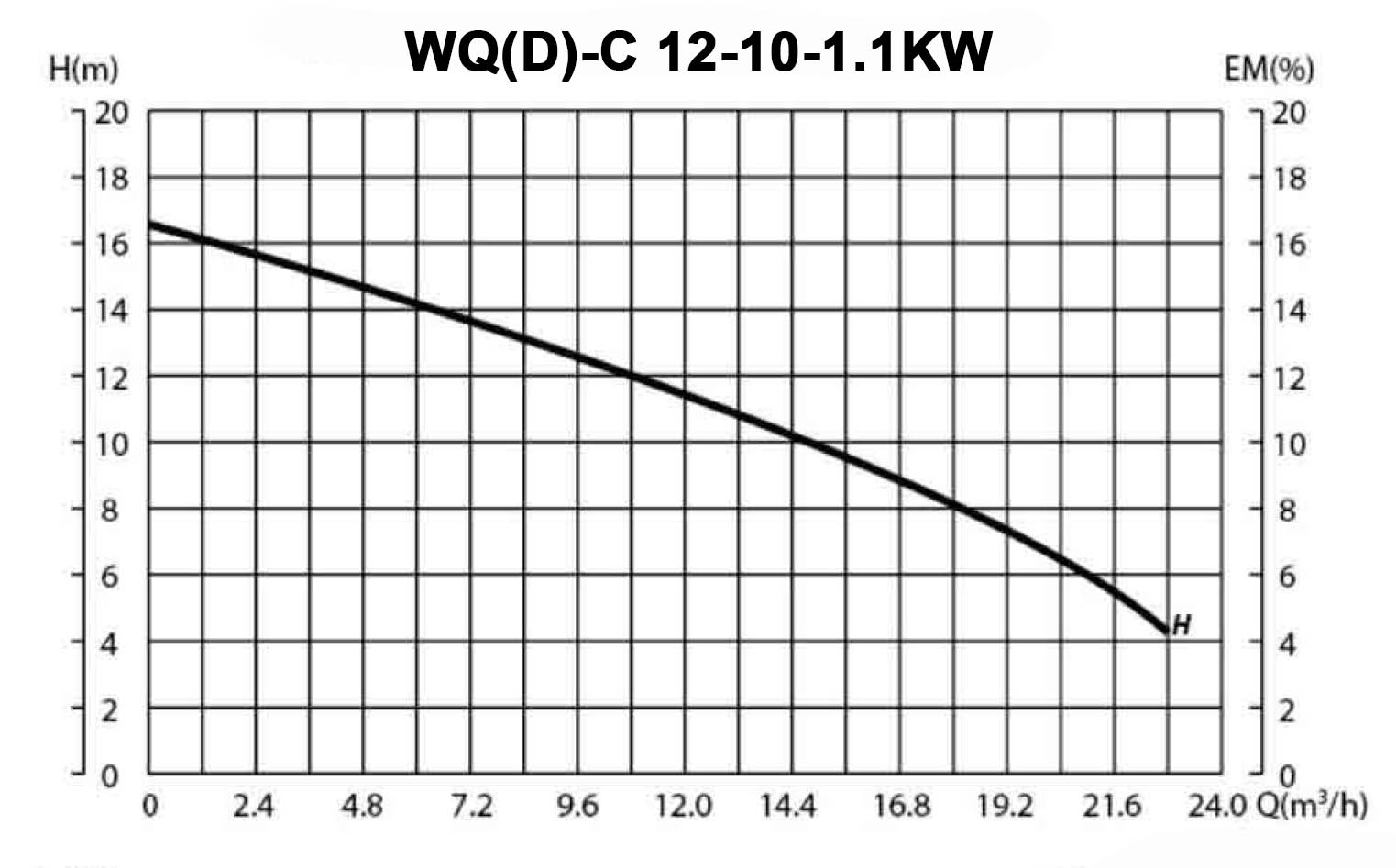

Curva de rendimiento (0,75kW - 1,5kW)

Tabla de características (O.75kW - 1,5kW)

Modelo	aviación en forma de H impulsada P2 (kw)		Q(m³/h)	0	4	8	12	16	20	22	28	30
Modelo	kilovatios	CV	Q(l/min)	0	67	133	200	267	333	367	467	500
50WQ(D)-C10-10-0.75	0.8	1	H(metro)	15	14	12	10	8	3
50WQ(D)-C12-10-1.1	1.1	1.5		17	15	14	12	10	6.5	5
50WQ(D)-C15-15-1.5	1.5	2		23	21	19	17	15	13	12	7	6
65WQ(D)-C25-10-1.5	1.5	2		23	21	19	17	15	13	12	7	6

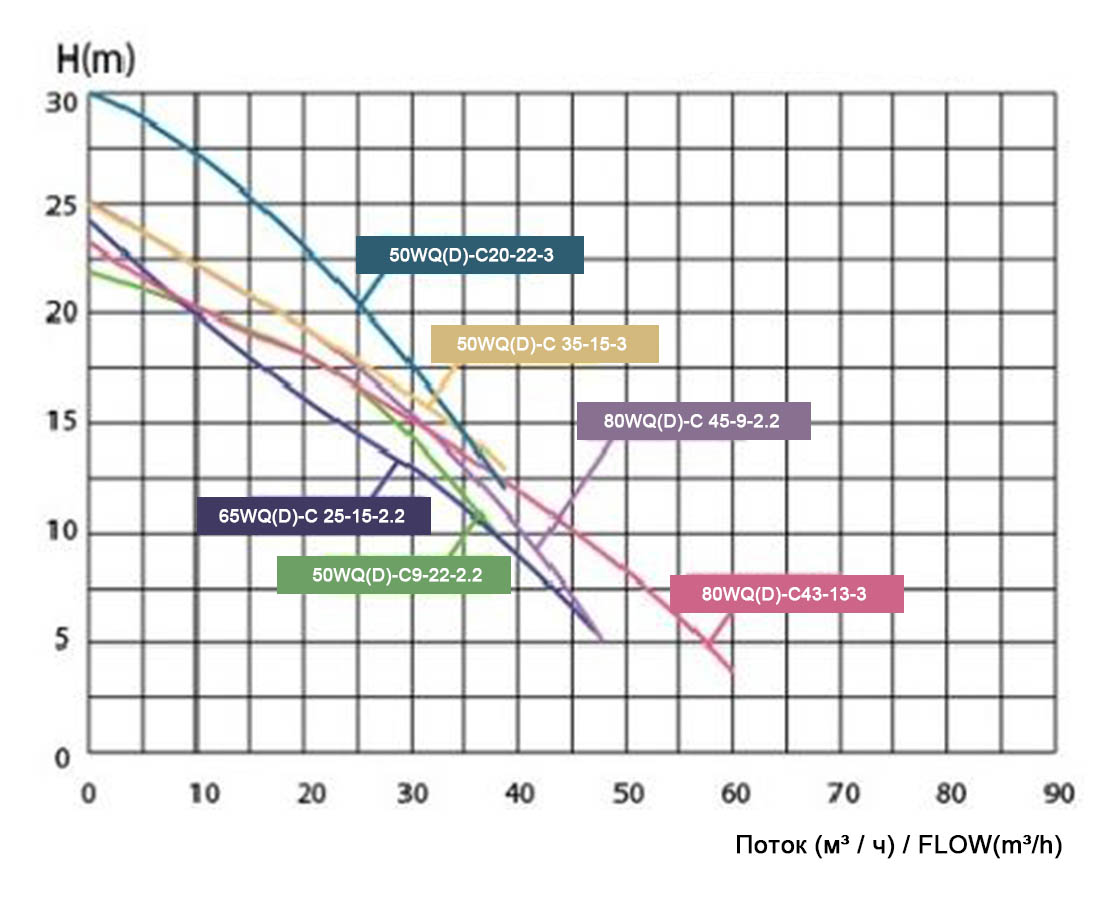

Curva de rendimiento (2,2kW - 3kW)

Tabla de características (2,2kW - 3kW)

Modelo	aviación en forma de H impulsada P2 (kw)		Q(m³/h)	0	0	20	30	38	47	60	70	80	90
Modelo	kilovatios	CV	Q(l/min)	0	67	333	500	633	783	1000	1167	1333	1500
50WQ(D)-C9-22-2.2	2.2	3	H(metro)	22	20	18	14	10
65WQ(D)-C25-15-22	2.2	3		24	20	16	13	10	5.5
80WQ(D)-C45-9-2.2	2.2	3		25	22	19	15	11
50WQ(D)-C20-22-3	3	4		32	27	23	17	13
50WQ(D)-C35-15-3	3	4		25	22	19	16	13
80WQ(D)-C43-13-3	3	4		23	20	18	15	13	9	3.5

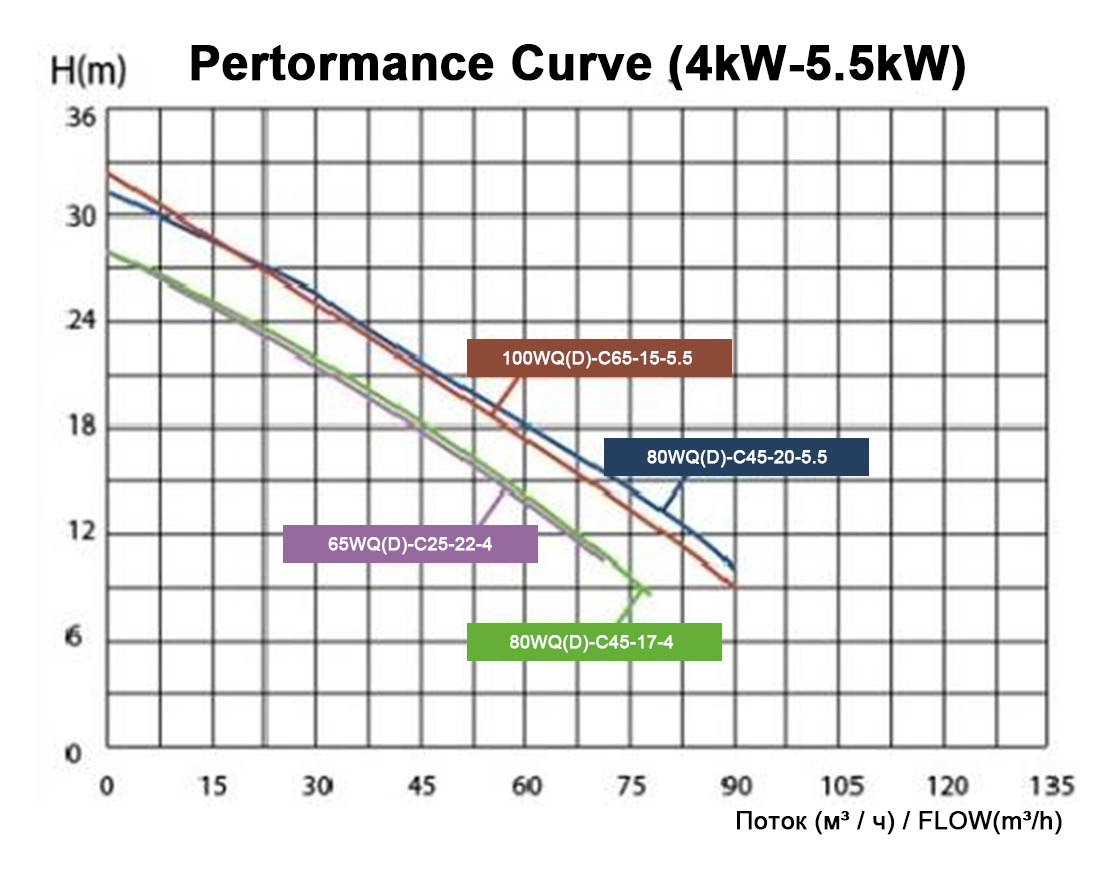

Tabla de características (4kw-7,5kw)

Modelo	aviación en forma de H impulsada P2 (kw)		Q(m³/h)	0	10	20	30	38	47	60	70	76	90	100	107	120	150
Modelo	kilovatios	CV	Q(l/min)	0	167	333	500	633	783	1000	1167	1267	1500	1667	1783
65WQ(D)-C25-22-4	4	5.5	H(metro)	28	26	24	22	19	17	14	10
80WQ(D)-C45-17-4	4	5.5		28	26	23	21	19	17	14	10	8.5
80WQ(D)-C45-20-5.5	5.5	7.5		31	29	27	26	23	21	18	16	14	10
100WQ(D)-C65-15-5.5	5.5	7.5		32	29	26	25	22	20	18	15	13	9		3
50WQ(D)-C20-40-7.5	7.5	10		49	46	44	40	35	29	20
80WQ(D)-C45-22-7.5	7.5	10		32	30	28	26	25	23	21	20	18	16	12
100WQ(D)-C100-15-7.5	7.5	10		34	31	29	28	26	25	23	21	20	17	15		10	5

especificación de la bomba

Extremo	Modelo	Exportar HP (kW)	poco pulgada (mm)	Etapa φ	Empecemos	Estándar		Canal sólido mm（pulgadas） Sin anillo cortante
Extremo	Modelo	Exportar HP (kW)	poco pulgada (mm)	Etapa φ	Empecemos	m-m³/h	pies-GPM	Canal sólido mm（pulgadas） Sin anillo cortante
2P	50WQ(D)-C10-10-0.75	1(0,75)	2"(50)	1	Directo	10-10	32,8-36,7	20(0,8)
	50WQ(D)-C10-10-0.75	1(0,75)	2"(50)	3	Directo	10-10	32,8-36,7	20(0,8)
	50WQ(D)-C12-10-1.1	1.5(1.1)	2"(50)	1	Directo	10-12	22.8-44	20(0,8)
	50WQ(D)-C12-10-1.1	1.5(1.1)	2"(50)	3	Directo	10-12	22.8-44	20(0,8)
	50WQ(D)-C15-15-1.5	2(1.5)	2"(50)	1	Directo	15-15	49.2-55	20(0,8)
	50WQ(D)-C15-15-1.5	2(1.5)	2"(50)	3	Directo	15-15	49.2-55	20(0,8)
	65WQ(D)-C25-10-1.5	2(1.5)	2,5”(65)	3	Directo	10-25	32,8-91,7	26(1)
	50WQ(D)-C9-22-2.2	3(2.2)	2"(50)	3	Directo	22-9	72.2-33	20(0,8)
	65WQ(D)-C25-15-2.2	3(2.2)	2,5"(65)	3	Directo	15-25	49,2-91,7	26(1)
	80WQ(D)-C45-9-2.2	3(2.2)	3”(80)	3	Directo	9-45	29,5-165	32(1,25)
	50WQ(D)-C20-22-3	4(3)	2"(50)	3	Directo	22-20	72,9-73,3	20(0,8)
	65WQ(D)-C35-15-3	4(3)	2,5”(65)	3	Directo	15-35	49,2-128,3	26(1)
	80WQ(D)-C43-13-3	4(3)	3"(80)	3	Directo	13-43	42,7-157,7	2(1,25)
	65WQ(D)-C25-22-4	5.5(4)	2,5”(65)	3	Directo	22-25	72,2-91,7	26(1)
	80WQ(D)-C45-17-4 (Versión efectiva)	5.5(4)	3"(80)	3	Directo	17-45	55,8-165	32(1,25)
	80WQ(D)-C30-25-4	5.5(4)	3"(80)	3	directo	25-30	82-110	32(1,25)
	80WQ(D)-C45-20-5.5	7,5(5,5)	3”(80)	3	directo	20-45	65.6-165	32(1,25)
	100WQ(XD)-C65-15-5.5	7,5(5,5)	4"(100)	3	directo	15-65	49,2-238,3	40(1,5)
	50WQ(D)-C20-40-7.5	10(7,5)	2"(50)	3	directo	40-20	131,2-73,3	20(0,8)
	80WQ(D)-C45-25-7.5	10(7,5)	3”(80)	3	directo	25-45	82-165	32(1,25)
	100WQ(D)-C100-15-7.5	10(7,5)	4"(100)	3	directo	15-100	49,2-366,7	40(1,5)

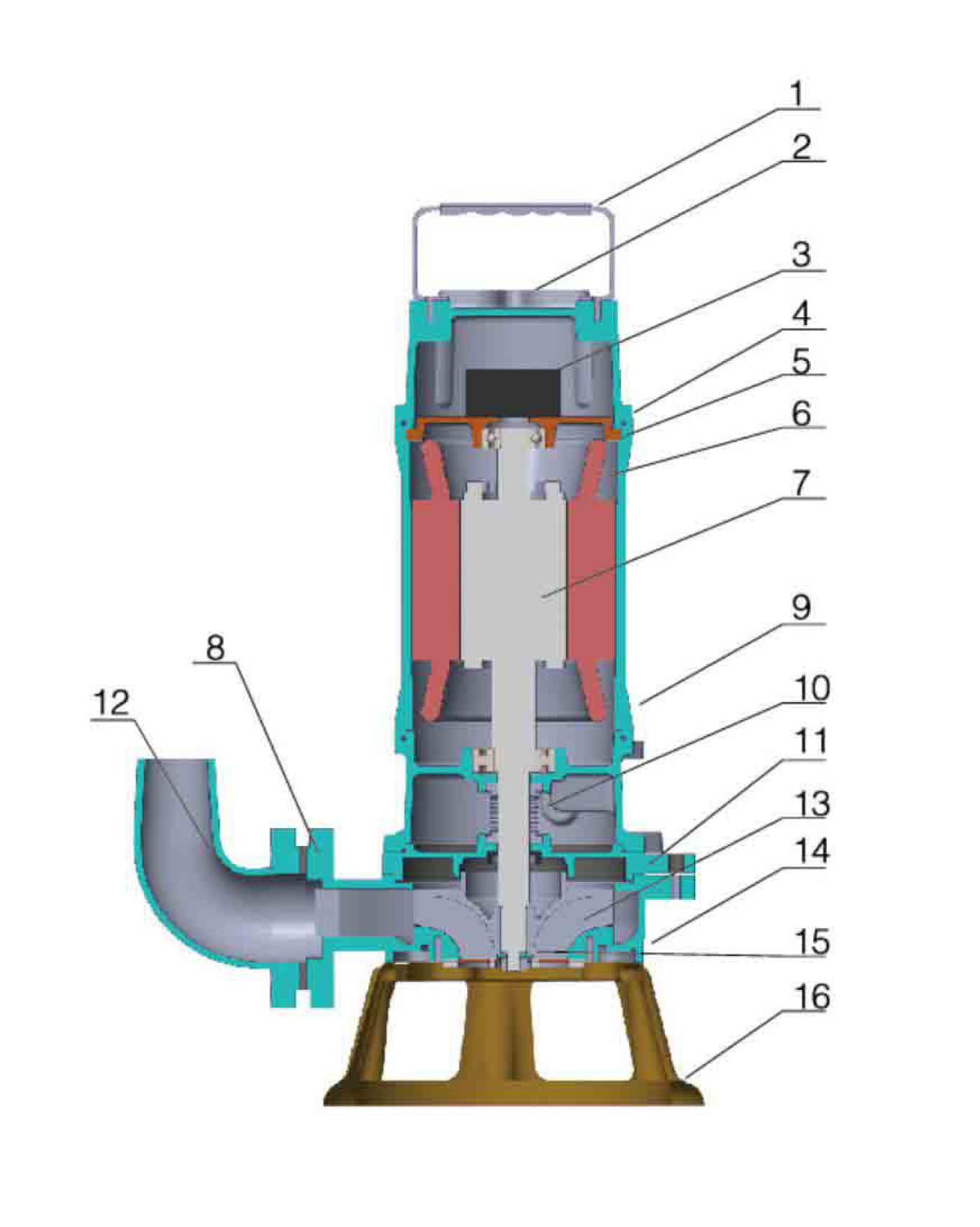

1	Bolígrafo	9	Carcasa del motor
2	Cable	10	Impresión mecánica
3	Condensador	11	Tornillo
4	Tapa	12	Codo
5	Protección térmica	13	Impulso
6	Estator	14	Carcasa de bomba
7	Rotor	15	anillo de corte
8	Salida	16	Base

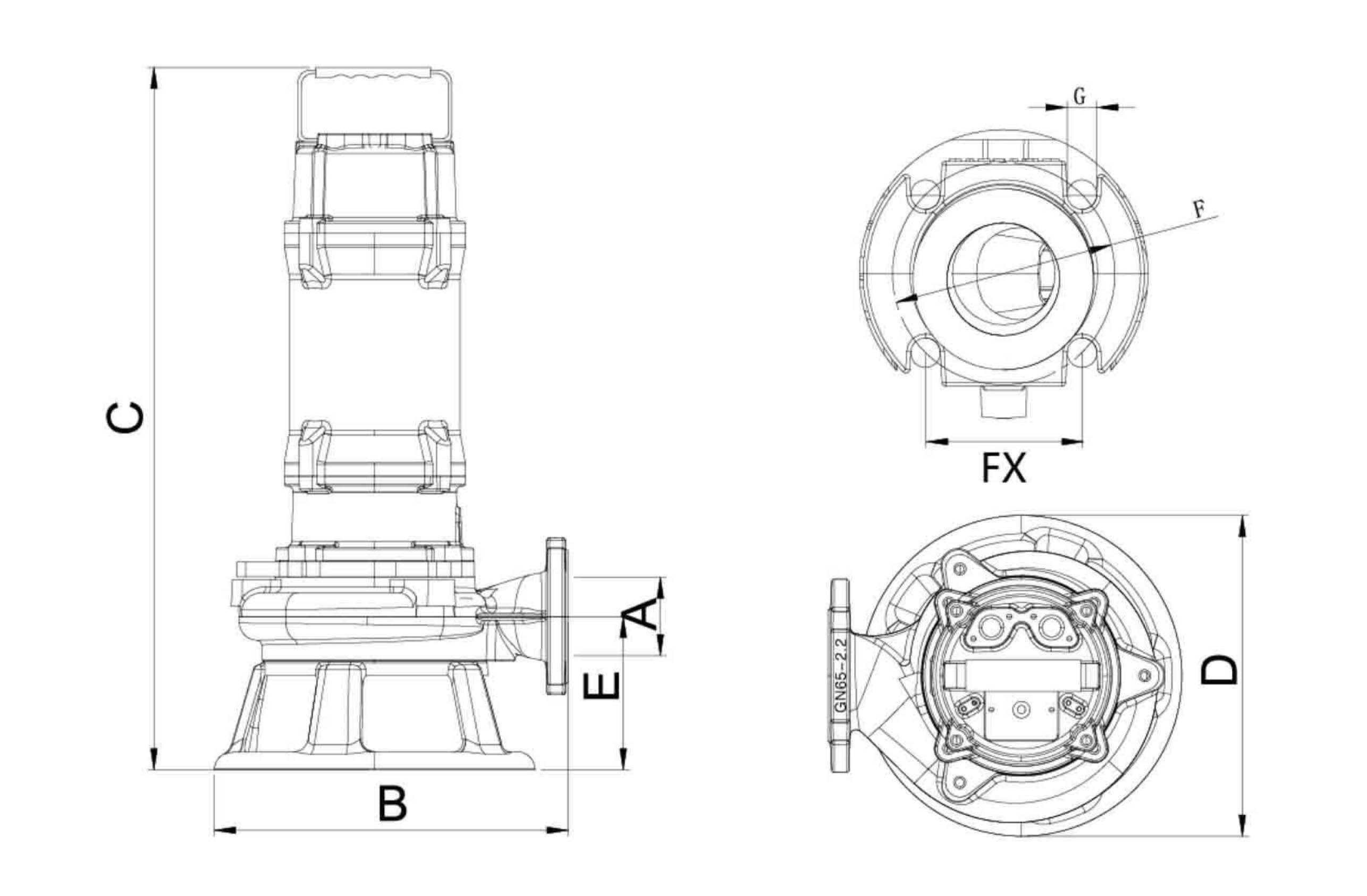

Escala de tamaño de bomba

Modelo	Вес(kg)(Ib)	Tamaño (mm)
Modelo	1Φ3Φ	A	B	C	D	E	F	G
50WQ(D)-C10-10-0.75	23,55(51,92)	40	205	430	175	74	110	15
50WQ(D)-C12-10-1.1	23,7(52,2)	40	205	430	175	74	110	15
50WQ(D)-C15-15-1.5	37,25(82,1)	50	250	568	240	117	110	15
65WQ(D)-C25-10-1.5	36,1(79,6)	50	250	568	240	117	110	15
50WQ(D)-C-22-2.2	40,1(88,4)	65	295	585	265	127	130	15
65WQ(D)-C25-15-2.2	41,4(91,3)	65	295	585	265	127	130	15
80WQ(D)-C45-9-2.2	43,4(95,7)	65	295	585	265	127	130	15
50WQ(D)-C20-22-3	45,8(101)	50	280	575	240	123	110	15
65WQ(D)-C35-15-3	466(102,7)	50	280	575	240	123	110	15
80WQ(D)-C43-13-3	47,4(104,5)	50	280	575	240	123	110	15
65WQ(D)-C25-22-4	52,2 (115,1)	65	315	590	265	127	130	15
80WQ(D)-C45-17-4 (Versión efectiva)	52,9(116,6)	65	315	590	265	127	130	15
80WQ(D)-C30-25-4	53,5(117,9)	65	315	590	265	127	130	15
80WQ(D)-C45-20-5.5	6215(137)	80	325	650	268	131	160	18
100WQ(D)-C65-15-5.5	63,6(140,2)	80	325	650	268	131	160	18
50WQ(D)-C20-40-7.5	70,8(156,1)	80	335	660	285	137	160	18
80WQ(D)-C45-25.75	72(158,7)	80	335	660	285	137	160	18
100WQ(D)-C100-15-7.5	73,5(162)	80	335	660	285	137	160	18
