Área de acciónConsumo nominal: 100 m³/hm
Evaluación de valor. Nivel del agua: 33m
Como dispositivos eléctricos portátiles de drenaje e irrigación, la bomba sumergible QDX-L con menor consumo de agua es ampliamente adecuada para cajas de agua, tierras agrícolas, empresas industriales y mineras, sitios de construcción, embarcaciones y familias y se caracteriza por un menor volumen, peso ligero y facilidad de operación, etc. Si la bomba está equipada con un interruptor de carga, es posible lograr un control automático. Esta bomba tiene un motor asíncrono de condensador monofásico o asíncrono trifásico, que se instala con un fusible térmico incorporado y puede apagarse automáticamente en caso de sobrecalentamiento o sobrecarga, garantizando así un funcionamiento seguro y confiable en las condiciones más difíciles.
● temperatura máxima del fluido + 40 ° C
●PH 6,5 - 8,5
● El contenido máximo de arena es del 0,1%.
● un cuerpo sólido equilibrado pasa 0,2 mm
● Tasa de potencia 50 Hz.
● la tensión nominal monofásica es 180 - 230 de la Comisión Superior de Certificación, la tensión nominal trifásica - 360 - 380 de la Comisión Superior de Certificación, el rango - 10% - 10%.
● Profundidad de inmersión de 0,5 a 5 m

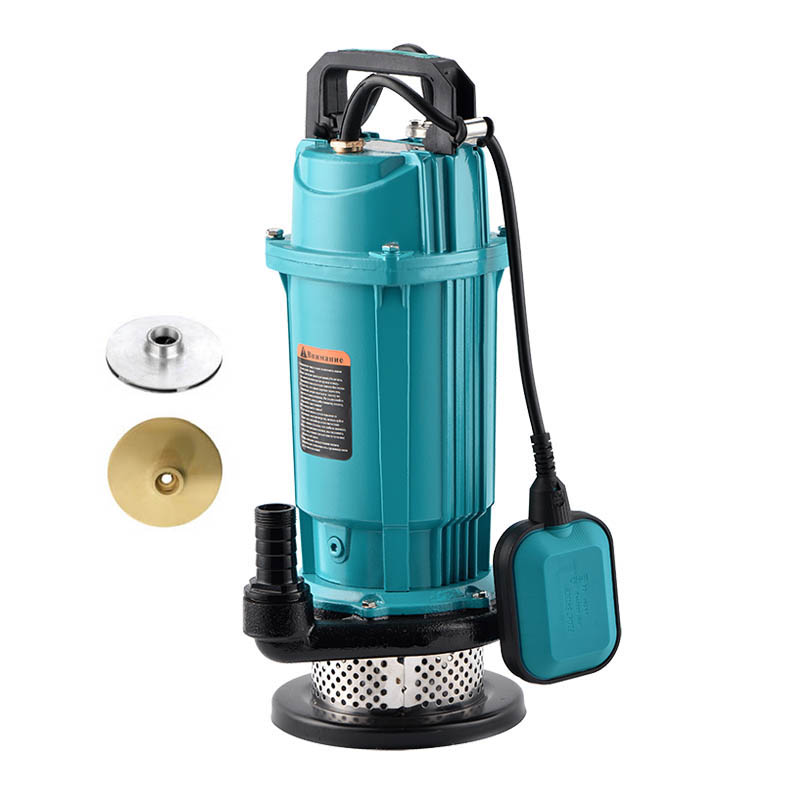

Las bombas del tipo Q(D) X - L son de reducido tamaño y peso y están especialmente indicadas para bombear agua de pozos rurales, riego de terrenos agrícolas, riego de jardines, aspersión de agua y vida familiar, así como para otras aplicaciones como industria, construcción, acuicultura, estanques piscícolas, etc.
El diseño del motor es nuevo y la vida útil es más larga.
Diseños portátiles duraderos de aleaciones de aluminio.
Ruedas de aluminio o plásticos de ingeniería de alto rendimiento.
Cubierta de acero inoxidable
interruptor flotante de cinta monofásico
Otros voltajes o frecuencias 60 Hz
| Potencia (kilovatios) |
0.25 (220V/50Hz) |
0.37 (220V/50Hz) |
0.55 (220V/50Hz) |
0.75 (220V/50Hz) |
1.1 (220V/50Hz) |
0.75 (380V/50Hz) |
1.1 (380V/50Hz) |
1.5 (380V/50Hz) |
|

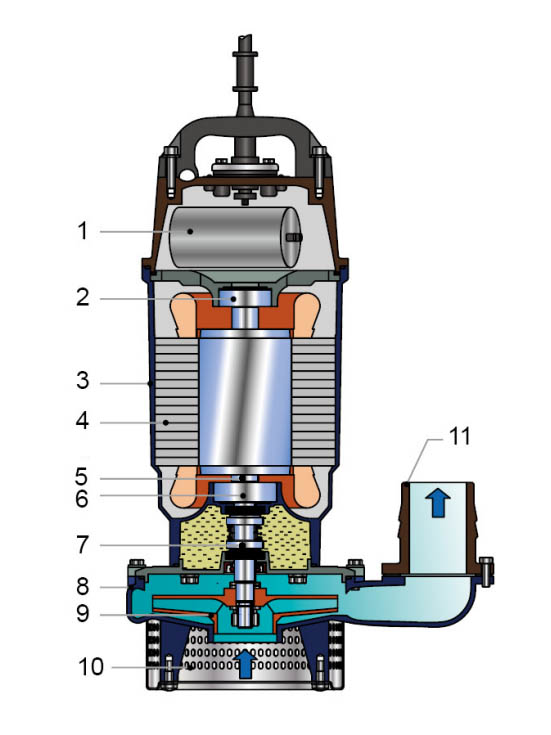

| 1 | el condensador | 10 uF/450 V CA | 12 uF/450 V CA | 18 uF/450 V CA | 25 uF/450 V CA | 30 uF/450 V CA | / | / | / |
| 2 | Rodamiento superior | 6201-2Rz | 6201-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz |
| 3 | Cáscara | Aluminio yl102 | |||||||
| 4 | Motor | Motor submarino seco | |||||||
| 5 | El eje del motor. | Acero 45# | |||||||
| 6 | Cojinete inferior | 6201-2Rz | 6202-2Rz | 6302-2Rz | 6302-2Rz | 6204-2Rz | 6302-2Rz | 6204-2Rz | 6204-2Rz |
| 7 | Sello mecánico | 208-12/30 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC) 208-14/35(2) B:A/B:S(PTC) |
208-14/35 B:A/B:A(PTC) 208-14/35(2) B:A/B:S(PTC) |
208-18/38 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC |
208-18/38 B:A/B:A(PTC) |
208-18/38 B:A/B:A(PTC) |
| A: grafito, B: Cerámica, p: nbr | |||||||||
| 8 | Cuerpo de bomba | Aluminio Zl102 / HT200 | |||||||
| 9 | Rueda | Aluminio ZL102 o PPO-G3 | |||||||
| 10 | Pantalla de ajuste | acero galvanizado Q235A/430 | |||||||
| 11 | Exportar | El telón del HT200 | |||||||
| Números | Modelo | Fuerza | Evaluación de valor. Cabeza | Evaluación de costos.q | Tamaño de salida | Velocidad | instalación de cables | Especificación del cable | |
| kilovatios | caballos de fuerza | M | m3/hora | MM | rpm | m | cable electrico | ||
| 1 | QDX1.5-12-025F | 0.25 | 0.34 | 12 | 1.5 | 25 | 2900 | 8 | 3*0,5*8 |
| 2 | QDX1.5-17-0.37F | 0.37 | 0.5 | 17 | 1.5 | 25 | 2900 | 8 | 3*0,5*8 |
| 3 | QDX1.5-25-0.55F | 0.55 | 0.75 | 25 | 1.5 | 25 | 2900 | 8 | 3*0,75*8 |
| 4 | QDX3-20-0.55 | 0.55 | 0.75 | 20 | 3 | 32 | 2900 | 8 | 3*0,75*8 |
| 5 | QDX10-12-0.55F | 0.55 | 0.75 | 12 | 10 | 40 | 2900 | 8 | 3*0,75*8 |
| 6 | QDX15-7-0.55F | 0.55 | 1 | 7 | 15 | 50 | 2900 | 8 | 3*0,75*8 |
| 7 | QDX1.5-32-0.75F | 0.75 | 1 | 32 | 1.5 | 25 | 2900 | 8 | 3*1*8 |
| 8 | Qdx3-24-0.75f | 0.75 | 1 | 24 | 3 | 32 | 2900 | 8 | 3*1*8 |
| 9 | Qdx8-18-0.75f | 0.75 | 1 | 18 | 8 | 40 | 2900 | 8 | 3*1*8 |
| 10 | QDX10-16-0.75F | 0.75 | 1 | 16 | 10 | 50 | 2900 | 8 | 3*1*8 |
| 11 | QDX15-10-0.75F | 0.75 | 1 | 10 | 15 | 65 | 2900 | 8 | 3*1*8 |
| 12 | QDX30-6-0.75f | 0.75 | 1 | 5 | 30 | 80 | 2900 | 8 | 3*1*8 |
| 13 | QDX3-30-1.1F | 1.1 | 1.5 | 30 | 3 | 25 | 2900 | 8 | 3*1,5*8 |
| 14 | QDX7-26-1.1F | 1.1 | 1.5 | 50 | 2900 | 8 | 3*1,5*8 | ||
| 15 | QDX15-15-1.1F | 1.1 | 1.5 | 15 | 15 | 50 | 2900 | 8 | 3*1,5*8 |
| 16 | QDX18-14-1.1F | 1.1 | 1.5 | 14 | 18 | 65 | 2900 | 8 | 3*1,5*8 |
| 17 | QDX40-7-1.1F | 1.1 | 1.5 | 7 | 40 | 80 | 2900 | 8 | 3*1,5*8 |
| 18 | QDX7-33-1.5F | 1.5 | 2 | 33 | 7 | 50 | 2900 | 8 | 3*1,5*8 |
| 19 | Qdx6-26-1.5f | 1.5 | 2 | 28 | 18 | 50 | 2900 | 8 | 3*1,5*8 |
| 20 | QDX15-18-1.5F | 1.5 | 2 | 18 | 15 | 50 | 2900 | 8 | 3*1,5*8 |
| 21 | QDX18-16-1.5F | 1.5 | 2 | 16 | 18 | 65 | 2900 | 8 | 3*1,5*8 |
| 22 | QDX40-9-1.5F | 1.5 | 2 | 9 | 40 | 80 | 2900 | 8 | 3*1,5*8 |
| 23 | QDX50-7-1.5F | 1.5 | 2 | 7 | 50 | 100 | 2900 | 8 | 3*1,5*8 |
| 24 | QDX20-26-2.2F | 2.2 | 3 | 26 | 20 | 65 | 2900 | 8 | 3*2*8 |
| 25 | QDX40-15-2.2f | 2.2 | 3 | 15 | 40 | 80 | 2900 | 8 | 3*2*8 |
| 26 | QDX65-8-2.2F | 2.2 | 3 | 8 | 65 | 100 | 2900 | 8 | 3*2*8 |
| 27 | QDX100-6-2.2F | 2.2 | 3 | 6 | 100 | 150 | 2900 | 10 | 3*2,5*8 |
