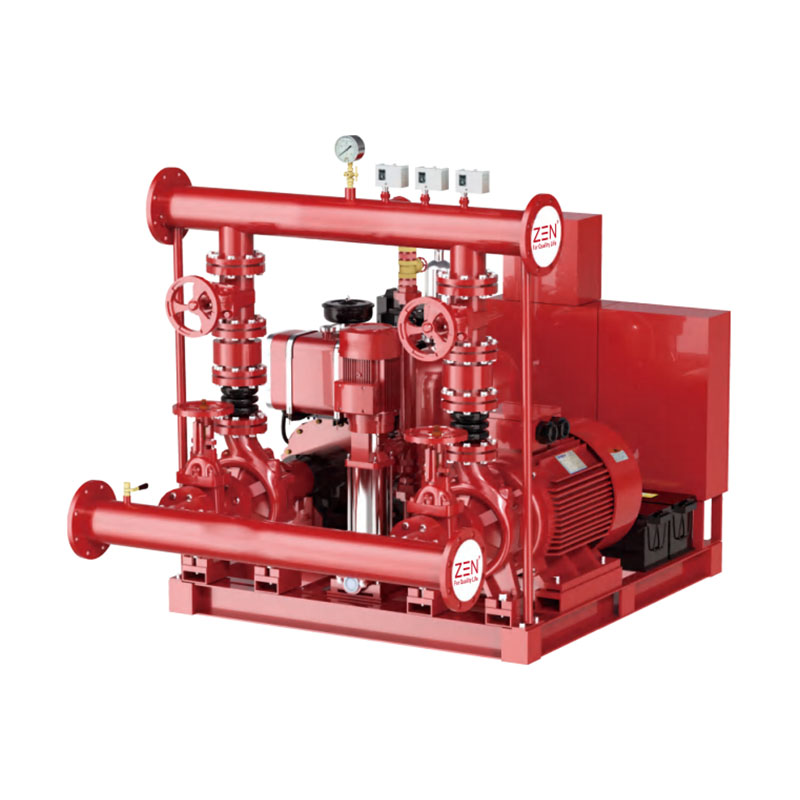

Como fabricante profesional, a Zen le gustaría ofrecerle el sistema de extinción de incendios ZEDJ de alta calidad. Nuestras bombas contra incendios están diseñadas para una vida operativa completa; la máxima confiabilidad es siempre la primera prioridad.
El sistema de extinción de incendios ZEDJ de alta calidad es ofrecido por el fabricante chino ZEN Machinery. Fabricamos bombas contra incendios estrictamente de acuerdo con los estándares internacionales, comprometidos a proporcionar productos de alta calidad a clientes de todo el mundo. No dude en contactarnos en cualquier momento.
1. Los componentes están montados sobre una estructura de marco de acero.
2. Cada controlador tiene su propia línea de medición de presión.
3. La línea de succión no debe incluir un filtro.
4. Válvula de retención y válvula de mariposa en la línea de descarga.
5. La certificación NFPA 20 no permite la succión negativa para bombas de succión final y de carcasa dividida.

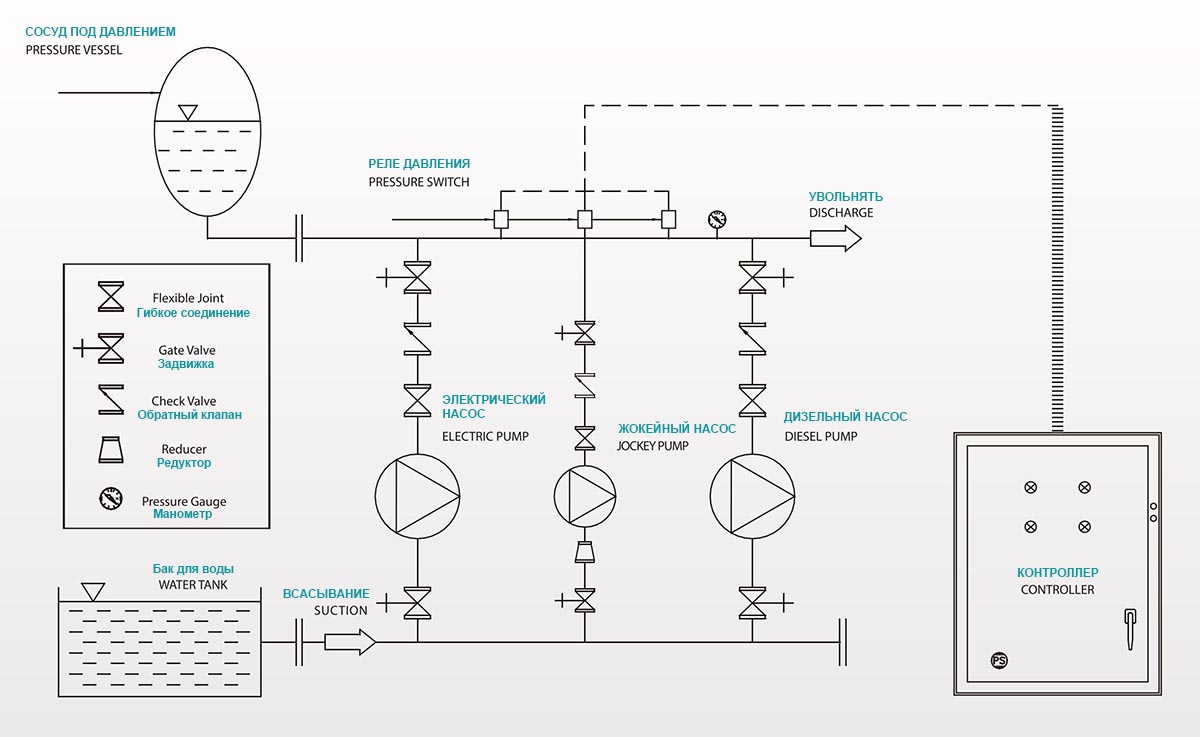

Cuando la presión cae por debajo del valor establecido, el jockey comienza a funcionar con la señal del interruptor de presión y continúa funcionando durante 10 minutos hasta que la presión del sistema alcanza el valor establecido. Si la presión continúa cayendo, primero comienza a funcionar la bomba principal. Si la presión del sistema no puede suministrarse y la presión continúa cayendo, la bomba de reserva comienza a funcionar.
 |
Q | H | Eléctrico | Diesel | Jockey | ||
| Opción 1 | Opción 2 | Opción 1 | Opción 2 | ||||

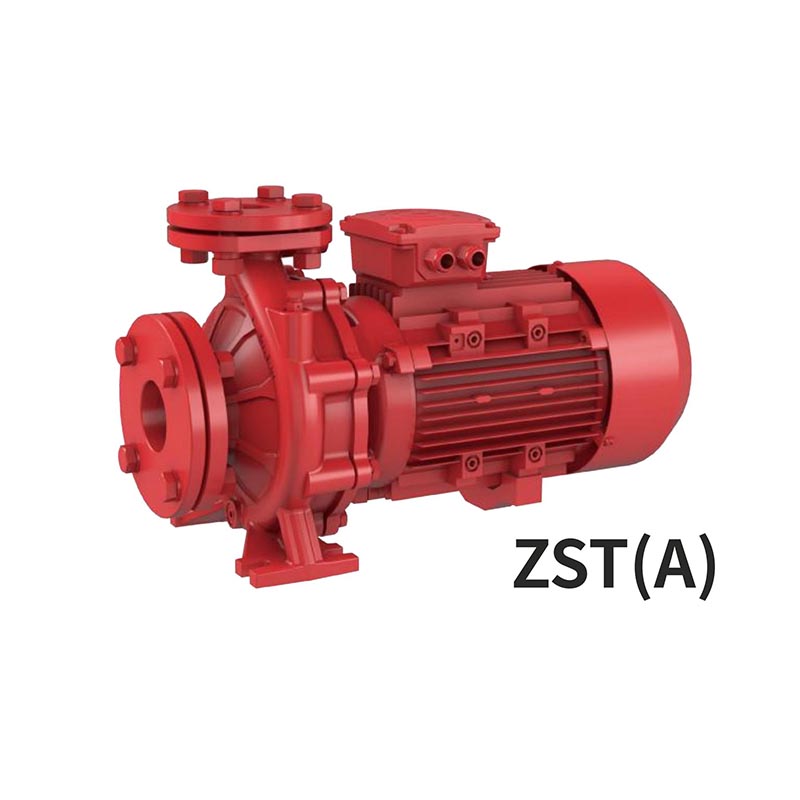

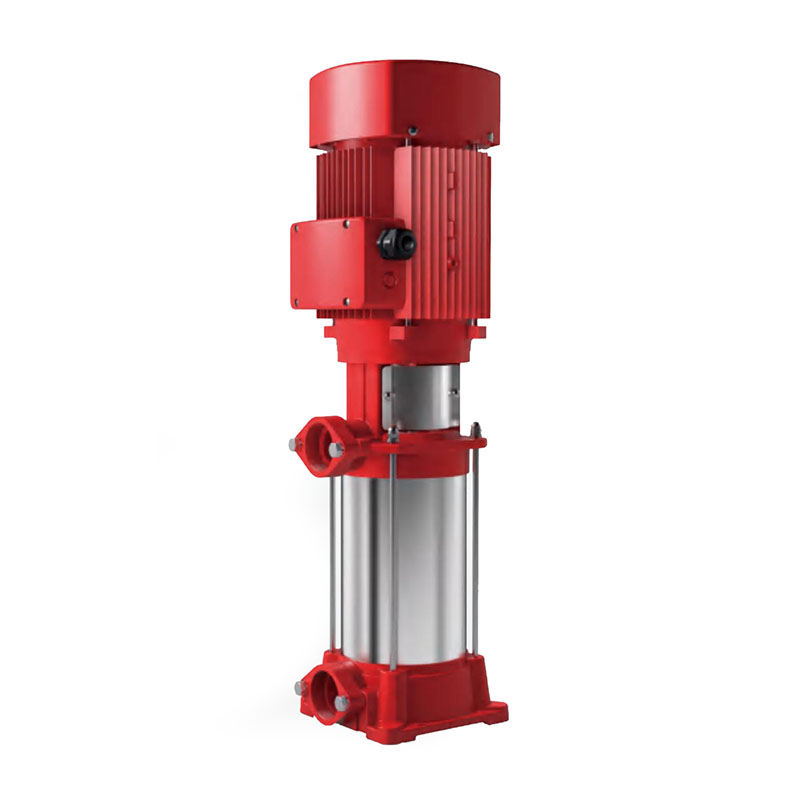

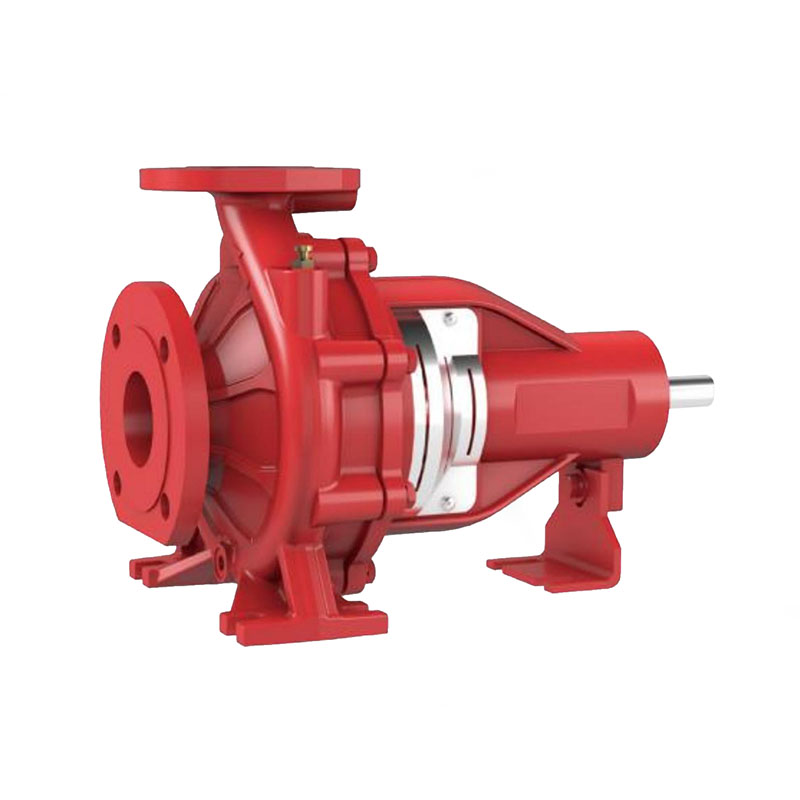

| Estrechamente conectado | Раздельные сопряженные | tipo de embrague | Impulsor de plástico | Рабочее колесо SS304 | |||
| GPM | Hay |
 |
 |
 |
 |
 |
|

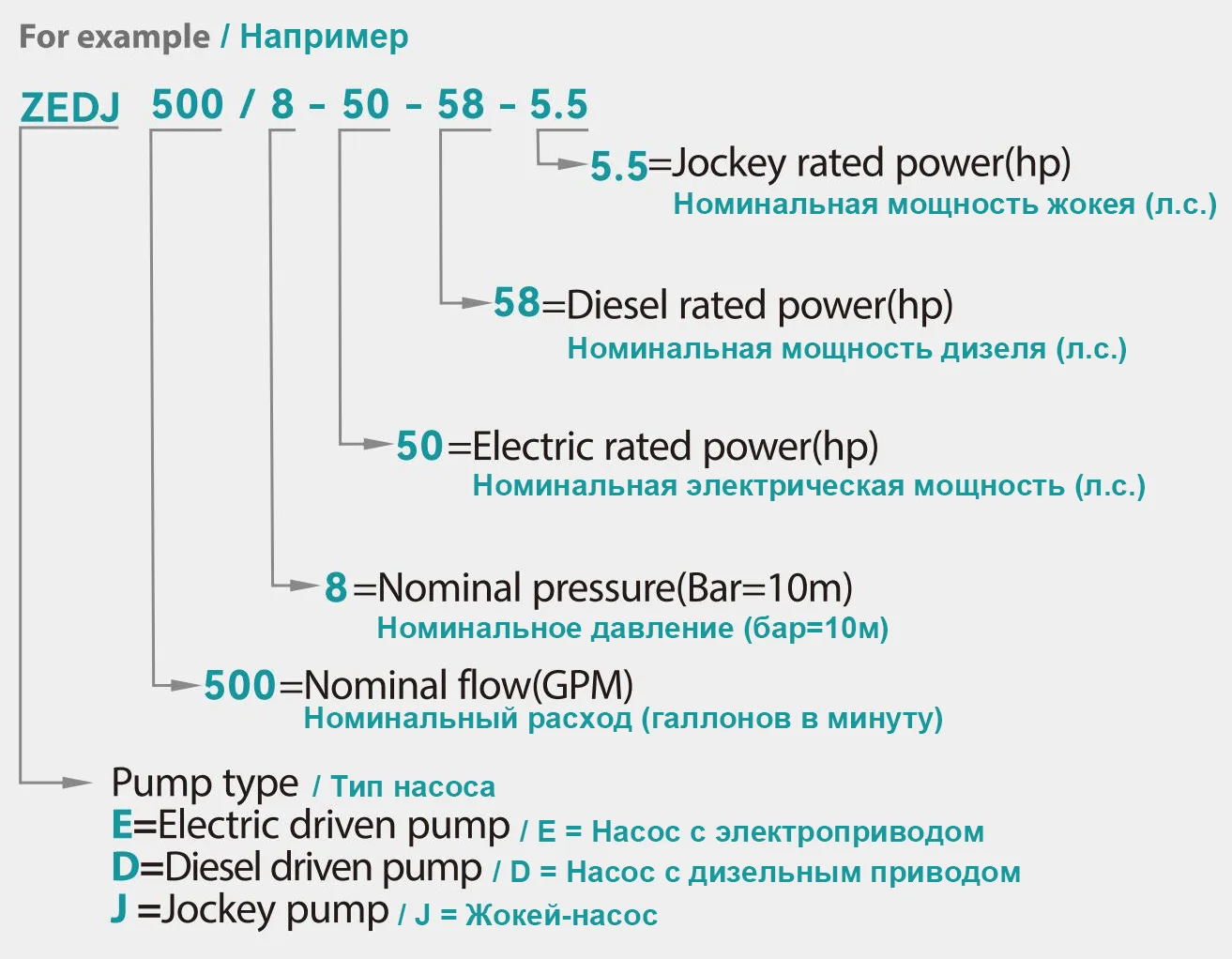

| ZEDJ 50/6-5.5-8.6-2 | 50 | 6 | ZST32-250/557,5HP | XAD32-250/557,5HP | SD 32-250/558,6HP | SVP4-6/2HP | CDL(F)1-15/1HP |
| ZEDJ 50/7-7.5-10-2 | 50 | 7 | ZST 32-250/75 10CV | XAD32-250/75 10CV | SD 32-250/75 10CV | SVP4-6/2HP | CDL(F)1-15/1HP |
| ZEDJ 50/8-10-12-3 | 50 | 8 | ZST32-250/11015HP | XAD32-250/110 15CV | SD32-250/11012HP | SVP4-10/3HP | CDL(F)1-15/1HP |
| ZEDJ 50/9-10-27-3 | 50 | 9 | ZST32-250/150 20HP | XAD32-250/150 20HP | SD 32-250/150 27CV | SVP4-10/3HP | CDL(F)1-17/1.5HP |
| ZEDJ 100/7-10-10-2 | 100 | 6-7 | ZST 32-250/75 10CV | XAD32-250/75 10CV | SD 32-250/75 10CV | SVP4-6/2HP | CDL(F)2-11/1.5HP |
| ZEDJ 100/8-15-27-3 | 100 | 8 | ZST32-250/150 20HP | XAD32-250/150 20HP | SD 32-250/150 27CV | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ 100/9-17.5-27-3 | 100 | 9 | ZST40-250/185 25HP | XAD40-250/185 25CV | SD40-250/185 27HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ 120/7-10-12-3 | 120 | 7 | ZST32-250/75D 10HP | XAD32-250/75H 10HP | SD 32-250/75H 12HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ 150/7-15-12-3 | 150 | 7 | ZST 40-250/110 15CV | XAD40-250/110 15CV | SD 40-250/110 12HP | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ 200/6-20-27-3 | 200 | 6 | ZST50-250/150 20HP | XAD50-250/150 20CV | SD 50-250/150 27CV | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ 200/7-25-27-3 | 200 | 7 | ZST50-250/185 25HP | XAD50-250/185 25CV | SD 50-250/185 27HP | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ 200/8-30-32-3 | 200 | 8 | ZST50-250/220 30HP | XAD50-250/220 30HP | SD 50-250/220 32HP | SVP4-10/3HP | CDL(F)4-12/3HP |
| ZEDJ 200/9-40-38-4 | 200 | 9 | - | XAD50-250/300 40CV | SD 50-250/300 38HP | SVP4-12/4HP | CDL(F)4-123/CV |
| ZEDJ 200/10-50-58-4 | 200 | 10 | XAD50-315/37050HP | SD 50-315/370 58HP | SVP6-8/4HP | CDL(F)4-14/4HP | |
| ZEDJ 250/7-25-27-4 | 250 | 7 | ZST50-250/18525HP | XAD50-250/185 25CV | SD 50-250/185 27HP | SVP6-8/4HP | CDL(F)4-12/3HP |
| ZEDJ 300/6-25-27-4 | 300 | 6 | ZST50-250/185 25HP | XAD50-250/185 25CV | SD 50-250/185 27HP | SVP6-8/4HP | CDL(F)8-6/3HP |
| ZEDJ 300/7-30-32-4 | 300 | 7 | ZST50-250/220 30HP | XAD50-250/220 30HP | SD 50-250/220 32HP | SVP6-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 300/8-40-38-4 | 300 | 8 | - | XAD50-250/300 40CV | SD 50-250/300 38HP | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 300/10-50-58-5.5 | 300 | 9-10 | - | XAD50-315/370 50CV | SD 50-315/370 58HP | SVP8-10/5.5HP | CDL(F)8-12/5.5HP |
| ZEDJ 350/7-30-32-4 | 350 | 7 | ZST50-250/220 30HP | XAD50-250/220 30HP | SD 50-250/220 32HP | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 400/6-30-32-4 | 400 | 6 | ZST 65-250/220 30CV | XAD65-250/220 30HP | SD 65-250/220 32HP | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 400/7-40-38-5.5 | 400 | 7 | ZST 65-250/300 40CV | XAD65-250/300 40HP | SD 65-250/300 38 CV | SVP8-10/5.5HP | CDL(F)8-8/4HP |
| ZEDJ 400/8-50-58-5.5 | 400 | 8 | ZST 65-250/370 50CV | XAD65-250/370 50HP | SD 65-250/370 58 CV | SVP8-10/5.5HP | CDL(F)8-10/5.5HP |
| ZEDJ 400/9-60-61-7.5 | 400 | 9 | ZST 65-315/450 60CV | XAD65-315/450 60CV | SD 65-315/450 61CV | SVP12-6/7.5HP | CDL(F)8-12/5.5HP |
| ZEDJ 500/7-40-38-5.5 | 500 | 6-7 | ZST 65-250/300 40CV | XAD65-250/300 40HP | SD 65-250/300 38 CV | SVP12-4/5.5HP | CDL(F)12-8/7.5HP |
| ZEDJ 500/8-50-58-7.5 | 500 | 8 | ZST 65-250/370 50CV | XAD65-250/370 50HP | SD65-250/37058HP | SVP12-6/7.5HP | CDL(F)12-8/7.5HP |
| ZEDJ 500/9-60-61-7.5 | 500 | 9 | ZST 65-315/450 60CV | XAD65-315/450 60CV | SD 65-315/450 61CV | SVP12-6/7.5HP | CDL(F)12-9/7.5HP |
| ZEDJ 500/11-75-75-7.5 | 500 | 10-11 | ZST65-315/550 75HP | XAD65-315/550 75CV | SD 65-315/550 75HP | SVP12-6/7.5HP | CDL(F)12-12/10HP |
| ZEDJ 500/13-100-100-15 | 500 | 12-13 | ZST 65-315/750 100CV | XAD65-315/750 100CV | SD 65-315/750 100CV | - | CDL(F)12-14/15HP |
|
|
Q | H | Eléctrico | Diesel | Jockey | ||
| Opción 1 | Opción 2 | Opción 1 | Opción 2 | ||||
| Estrechamente conectado | Раздельные сопряженные | tipo de embrague | Impulsor de plástico | Рабочее колесо SS304 | |||
| GPM | Hay |
|
|
|
|
|
|
| ZEDJ 500/14-125-125-15 | 500 | 14 | ZST65-315/900 125HP | XAD65-315/900 125CV | SD 65-315/900 125HP | - | CDL(F)12-14/15HP |
| ZEDJ 750/7-60-61-10 | 750 | 6-7 | ZST80-250/450 60HP | XAD80-250/450 60HP | SD80-250/450 61HP | - | CDL(F)16-8/10HP |
| ZEDJ 750/8-75-75-10 | 750 | 8 | ZST80-250/550 75HP | LÍMITE 80-250/550 75HP | SD80-250/550 75HP | - | CDL(F)16-8/10HP |
| ZEDJ 750/9-100-100-10 | 750 | 9 | - | LÍMITE 80-250/750 100HP | SD80-250/750 100HP | - | CDL(F)16-8/10HP |
| ZEDJ 750/11-100-100-12 | 750 | 10-11 | ZST80-315/750 100HP | XAD 80-315/750 100HP | SD80-315/750 100HP | - | CDL(F)16-10/15HP |
| ZEDJ 50/13-125-125-15 | 750 | 12-13 | ZST80-315/900 125HP | LÍMITE 80-315/900 125HP | SD80-315/900 125HP | - | CDL(F)16-12/15HP |
| ZEDJ 50/14-150-150-15 | 750 | 14 | - | XAD 80-315/1100 150HP | SD80-315/1100 150HP | - | CDL(F)16-14/20HP |
| ZEDJ 1000/8-100-100-10 | 1000 | 8 | ZST100-250/750 100HP | LÍMITE 100-250/750 100HP | SD 100-250/750 100HP | - | CDL(F))20-8/15HP |
| ZEDJ 1000/9-125-125-12 | 1000 | 9 | ZST100-250/900 125HP | LÍMITE 100-250/900 125HP | SD 100-250/900 125HP | - | CDL(F)20-10/15HP |
| ZEDJ 1000/11-150-150-12 | 1000 | 10-11 | ZST100-315/1100 150HP | XAD100-315/1100 150HP | SD 100-315/1100 150HP | - | CDL(F)20-10/15HP |
| ZEDJ 1000/12-180-170-15 | 1000 | 12 | ZST100-315/1320 180HP | XAD 100-315/1320 180HP | SD 100-315/1320 170HP | - | CDL(F)20-14/20HP |
| ZEDJ 1000/14-220-225-20 | 1000 | 13-14 | ZST100-315/1600 220HP | XAD 100-315/1600 220HP | SD 100-315/1600 225HP | - | CDL(F)20-14/20HP |
| ZEDJ 1250/8-150-150-12 | 1250 | 8 | - | LÍMITE 125-250/1100 150HP | SD 125-250/1100 150HP | - | CDL(F)32-60/15HP |
| ZEDJ 1250/9-180-170-15 | 1250 | 9 | - | LÍMITE 125-315/1320 180HP | SD 125-315/1320 170HP | - | CDL(F)32-60/15HP |
| ZEDJ 1250/11-220-225-15 | 1250 | 10-11 | - | LÍMITE 125-315/1600 220HP | SD 125-315/1600 225HP | - | CDL(F)32-80/20HP |
| ZEDJ 1250/12-250-270-20 | 1250 | 12 | - | LÍMITE 125-315/1850 250HP | SD 125-315/1850 270HP | - | CDL(F) 32-80/20HP |
| ZEDJ 1250/13-270-270-25 | 1250 | 13 | - | XAD 125-315/2000 270HP | SD 125-315/2000 270 CV | - | CDL(F)32-100/25HP |
| ZEDJ 1500/8-180-170-15 | 1500 | 8 | - | XAD 125-250H/1320 180HP | SD 125-250H/1320 170HP | - | CDL(F))32-80/20HP |
| ZEDJ 1500/9-180-170-20 | 1500 | 9 | - | LÍMITE 125-315/1320 180HP | SD 125-315/1320 170HP | - | CDL(F)32-80/20HP |
| ZEDJ 1500/10-220-225-20 | 1500 | 10 | - | LÍMITE 125-315/1600 220HP | SD 125-315/1600 225HP | - | CDL(F)32-80/20HP |
| ZEDJ 1500/12-250-270-25 | 1500 | 11-12 | - | LÍMITE 125-315/1850 250HP | SD 125-315/1850 270HP | - | CDL(F))32-100/25HP |
| ZEDJ 1500/13-270-270-25 | 1500 | 13 | - | XAD125-315/2000 270HP | SD 125-315/2000 270 CV | - | CDL(F)32-100/25HP |
| ZEDJ 2000/8-220-225-25 | 2000 | 8 | - | LÍMITE 150-250/1600 220HP | SD 150-250/1600 225HP | - | CDL(F)45-50/25HP |
| ZEDJ 2000/9-270-270-25 | 2000 | 9 | - | XAD 150-250/2000 270HP | SD 150-250/2000 270 CV | - | CDL(F)45-50/25HP |
| ZEDJ 2000/10-340-340-30 | 2000 | 10 | - | XAD 150-315/2500 340HP | SD 150-315/2500 340HP | - | CDL(F)45-60/30HP |
| ZEDJ 2000/13-430-410-40 | 2000 | 11-13 | - | LÍMITE 150-315/3150 430HP | SD 150-315/3150 410HP | - | CDL(F)45-70/40HP |
| ZEDJ 2500/8-220-225-30 | 2500 | 8 | - | LÍMITE 150-250/1600 220HP | SD 150-250/1600 225HP | - | CDL(F)64-40/30HP |
| ZEDJ 2500/9-270-270-40 | 2500 | 9 | - | XAD 150-250/2000 270HP | SD 150-250/2000 270 CV | - | CDL(F)64-50/40HP |
| ZEDJ 2500/10-340-340-40 | 2500 | 10 | - | XAD150-315/2500 340HP | SD 150-315/2500 340HP | - | CDL(F)64-50/40HP |
| ZEDJ 2500/12-430-410-40 | 2500 | 11-12 | - | XAD150-315/3150 430HP | SD 150-315/3150 410HP | - | CDL(F)64-60-2/40HP |

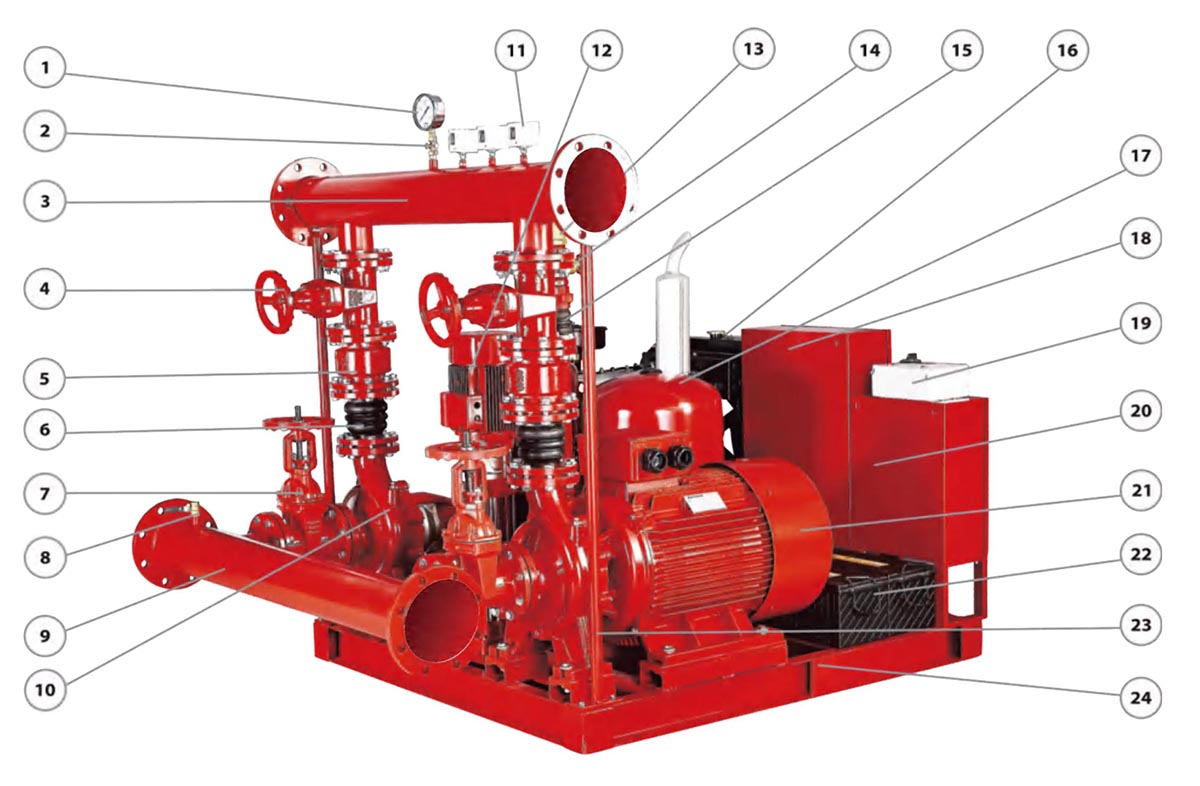

| NO. | Descripción | Material |
| 1 | Manómetro | Hay 0-16 |
| 2 | Válvula de seguridad | Latón |
| 3 | Tubería de presión | Acero carbono |
| 4 | válvula de compuerta | hierro maleable |
| 5 | Controlador de el volumen | hierro maleable |
| 6 | Conexión flexible | Goma |
| 7 | válvula OS&Y | hierro maleable |
| 8 | Válvula de seguridad | Latón |
| 9 | Línea de succión | Acero carbono |
| 10 | bomba diésel | Fuente de alimentación de respaldo |
| 11 | interruptor de presión | Hay 0-16 |
| 12 | bomba jockey | Fuente de alimentación de respaldo |
| 13 | válvula de retención jockey | Latón |
| 14 | Válvula de cierre jockey | Latón |
| 15 | Conexión flexible | Goma |
| 16 | motor diésel | Combustión interna |
| 17 | Tanque de presión | Membrana de hierro fundido / EPDM |
| 18 | controlador electrico | Arranque directo/estrella-triángulo |
| 19 | controlador jockey | inicio directo |
| 20 | Controlador diésel | inicio directo |
| 21 | bomba electrica | fuente principal |
| 22 | Acumulador | Primario/Copia de seguridad |
| 23 | varilla de soporte | Hierro fundido |
| 24 | Base | Hierro fundido |
| Caudal de la bomba | Diámetros mínimos de tubería (nominales) | ||
| GPM | m³/h | Succión | Despedir |
| 25 | 6 | 1"-DN25 | 1"-DN25 |
| 50 | 11 | 11/2"-Dn40 | 11/4"-DN32 |
| 100 | 23 | 2"-DN50 | 2"-DN50 |
| 150 | 34 | 21/2"-DN65 | 21/2"-DN65 |
| 200 | 45 | 3"-DN80 | 3"-DN80 |
| 250 | 57 | 4"-DN100 | 3"-DN80 |
| 300 | 68 | 4"-DN100 | 4"-DN100 |
| 400 | 91 | 4"-DN100 | 4"-DN100 |
| 450 | 102 | 5"-DN125 | 5"-DN125 |
| 500 | 114 | 5"-DN125 | 5"-DN125 |
| Caudal de la bomba | Diámetros mínimos de tubería (nominales) | ||
| GPM | m³/h | Succión | Despedir |
| 750 | 170 | 6"-DN150 | 6"-DN150 |
| 1000 | 227 | 8"-DN200 | 6"-DN150 |
| 1250 | 284 | 8"-DN200 | 8"-DN200 |
| 1500 | 341 | 8"-DN200 | 8"-DN200 |
| 2000 | 455 | 10"-DN250 | 10"-DN250 |
| 2500 | 568 | 10"-DN250 | 10"-DN250 |
| 3000 | 682 | 12"-DN300 | 12"-DN300 |
| 3500 | 795 | 12"-DN300 | 12"-DN300 |
| 4000 | 909 | 14"-DN350 | 12"-DN300 |
| 4500 | 1023 | 16"-DN400 | 14"-DN350 |
| 5000 | 1136 | 16"-DN400 | 14"-DN350 |
